제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP68,CCC, ISO, CE、CNAS
모델 번호: EB-000029
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $100.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000개/주
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
산 |
운전 모드: |
전기 |
연결 형상: |
웨이퍼 |
구조: |
센터 씰링 |
밀봉 형식: |
밀봉된 자동차 |
밸브 줄기: |
일반 |
작업 온도: |
상온(-40°C |
밸브 본체: |
캐스팅 |
적용: |
산업용, 물 산업용, 식품, 윤활, 섬유질 유체, 물, 석유, 가스. |
변조 정확도: |
0.3% 미만 |
공정 압력: |
저압 (Pn<1.6mpa) |
씰 표면의 재질: |
업프크 |
표준: |
ISO |
HS 코드: |
8481804090 |
불모지: |
0.2% 이하 |
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
산 |
운전 모드: |
전기 |
연결 형상: |
웨이퍼 |
구조: |
센터 씰링 |
밀봉 형식: |
밀봉된 자동차 |
밸브 줄기: |
일반 |
작업 온도: |
상온(-40°C |
밸브 본체: |
캐스팅 |
적용: |
산업용, 물 산업용, 식품, 윤활, 섬유질 유체, 물, 석유, 가스. |
변조 정확도: |
0.3% 미만 |
공정 압력: |
저압 (Pn<1.6mpa) |
씰 표면의 재질: |
업프크 |
표준: |
ISO |
HS 코드: |
8481804090 |
불모지: |
0.2% 이하 |
전기 조정 제어 플라스틱 웨이퍼 타입 나비 밸브
제품 설명:
전기 조정 제어 플라스틱 웨이퍼 타입 나비 밸브/IP67/UPVC
설명:
가장 일반적인 밸브 중 하나로서, 웨이퍼 유형 전기 나비 밸브는
물, 기름 및두 방향 밀폐 기능을 가진 밸브는 어떤 방향으로 설치 될 수 있습니다
그리고 공간 위치와 매체의 흐름에 영향을 받지 않습니다.
스펙트럼
| 몸집 등급 | PN1.0/PN1.6Mpa |
| 몸 크기 | DN40-DN800 |
| 밀봉물질 | EPDMPTFE |
| 줄기 봉인 | NBRHNBR |
| 시체 재료 | HT2000/ 회색 주사철, 유연 주사철/QT450 |
| 디스크 재료 | 융통성 주철 QT450 (전자판, 스프레이) SUS304 스테인리스 스틸SUS316 스테인리스 스틸 |
| 신체 연결 | 웨이퍼 |
| 플랜지 | 나비 밸브용 특수 플랜지 |
| 전원 공급 | AC220V 50HZ |
| 제어 신호 | 스위치 동작 변조 동작 4~20mA 0~5V |
| 출력 신호 | 스위치 위치 표시비동 접촉 피드백 피드백 0-1KΩ4~20mA 0~5V |
| 작동 압력 | PN1.6Mpa |
| 중간 온도 | 섭씨 120도 아래 ((온도 저항의 높은 수준은 준비됩니다) |
| 환경 온도 | 섭씨 50도 이하 |
| 흐름 계수 (CV) | 참조를 위해 우리의 웹 사이트에서 데이터를 다운로드하십시오. (자율 흐름 계수는 고객의 요구 사항에 따라 다릅니다.) |
| 적용 가능한 매체 | 물, 석유, 가스, 부식 물질 |

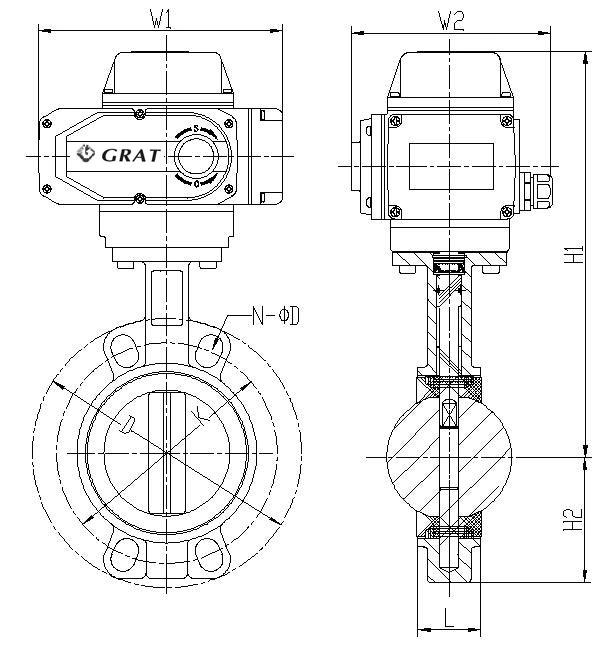

설치 다이어그램
|
DN (mm) |
L |
D |
K |
N-φD |
H2 |
H1 |
W1 |
W2 |
무게 1kg |
|
40 |
33 |
148 |
105 |
4-φ16 |
48 |
210 |
138 |
76 |
5.2 |
|
50 |
43 |
165 |
125 |
4-Φ18 |
80 |
314 |
160 |
137 |
5.9 |
|
65 |
46 |
185 |
145 |
4-φ18 |
89 |
327 |
160 |
137 |
6.3 |
|
80 |
46 |
200 |
160 |
8-φ18 |
95 |
333 |
160 |
137 |
6.7 |
|
100 |
52 |
220 |
180 |
8-φ18 |
114 |
385 |
196 |
145 |
7.8 |
|
125 |
56 |
250 |
210 |
8-φ18 |
127 |
400 |
196 |
145 |
9.3 |
|
150 |
56 |
285 |
240 |
8-φ22 |
139 |
442 |
255 |
182 |
11.1 |
|
200 |
60 |
340 |
295 |
8-φ22 |
175 |
480 |
255 |
182 |
20.3 |
|
250 |
68 |
395 |
350 |
12-φ22 |
203 |
522 |
255 |
182 |
27.3 |
|
300 |
78 |
445 |
400 |
12-φ22 |
242 |
567 |
255 |
182 |
36.8 |
|
350 |
78 |
505 |
460 |
16-φ22 |
267 |
598 |
255 |
182 |
|
|
400 |
102 |
565 |
515 |
16-φ22 |
297 |
648 |
255 |
182 |
|
|
450 |
114 |
615 |
565 |
20-φ26 |
315 |
678 |
255 |
182 |
|
|
500 |
127 |
670 |
620 |
20-φ26 |
348 |
|
|
|
|
|
600 |
154 |
780 |
725 |
20-φ30 |
444 |
|
|
|
|
|
700 |
165 |
895 |
840 |
24-φ30 |
528 |
|
|
|
|
|
800 |
190 |
1015 |
950 |
24-φ33 |
590 |
|
|
|
|
전기 나비 밸브의 주요 부품 재료
|
부분 이름 |
소재 |
|
몸체 |
WCB,QT450-10,HT200,HT250 |
|
디스크 |
WCB,QT450-10,HT200,HT250,SUS304,SUS316 |
|
셰프트 |
2Cr13 |
|
봉인 고리 |
오일 저항성 니트릴 고무,PTFE |
|
포장 |
필름 |
전기 나비 밸브의 실행 표준
|
제조 표준 |
GB/T 122387-89 |
|
플랜지 표준 |
GB9113-2000, GB17241.6-1998 |
|
구조 길이 표준 |
GB12221-89 |
|
검사 기준 |
GB/T 13927-92 |

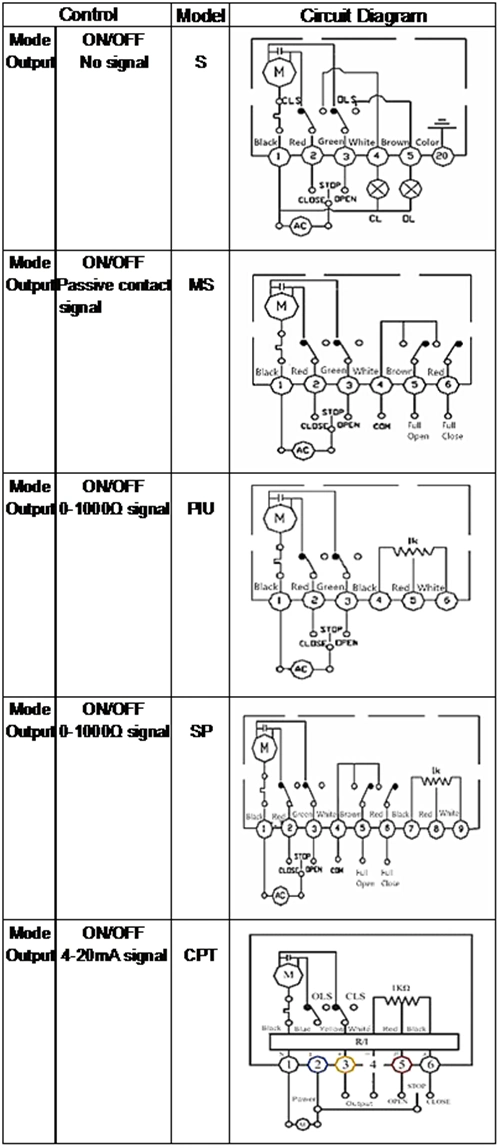

제어 다이어그램
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
