Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP67,CCC, ISO, CE
모델 번호: EK 시리즈
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $200.00-1000.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000pcs/월
브랜드 이름: |
GRAT |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
산, 알칼리 |
소재: |
탄소 강철 |
연결 형상: |
플랜지 |
운전 모드 :: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
플로팅 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도, 가정 용법 |
구조: |
플로팅 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
JB/T 9092 API598 |
HS 코드: |
8537109090 |
브랜드 이름: |
GRAT |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
산, 알칼리 |
소재: |
탄소 강철 |
연결 형상: |
플랜지 |
운전 모드 :: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
플로팅 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도, 가정 용법 |
구조: |
플로팅 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
JB/T 9092 API598 |
HS 코드: |
8537109090 |
탄소 강철 주름 철과 플루오린 전기 볼 밸브 산 알칼리 액체
탄소 강철 합금 철과 플루오린 전기 볼 밸브 산 알칼리 액체/IP67/플로팅 볼 밸브
설명:

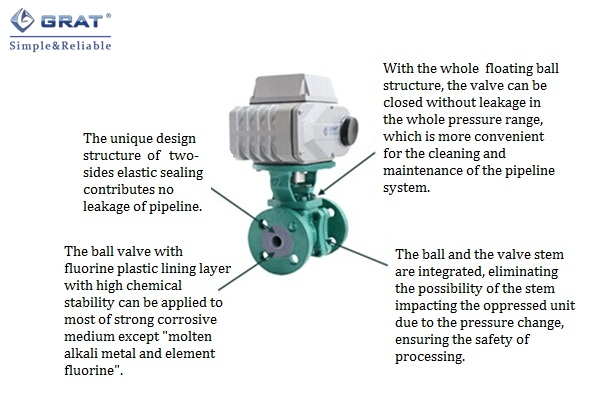

플루오린 전기 볼 밸브는 전환 및 다양한 강한 부식 매개체를 차단하도록 설계되었습니다
그것은 석유 화학 농약 염료 산 알칼리 등에 광범위하게 적용되며 가장
현재는 반성식 장비에 최적의 선택입니다.
폴리테트라플루로에틸렌 (FEP) 을 항성화 부착 재료로 채택 한 이 밸브는 매우
우수한 반성식 및 경직 저항. 립 타입 탄력 밀폐 부품의 독특한 구조
제품 사용 기간을 잘 연장합니다.
스펙트럼
| 전원 공급 | AC220V/AC380V,/DC24V |
| 밸브 크기 | DN15-350 |
| 중간 온도 | -15oC ~ 150oC |
| 작동 압력 | PN10~2.5 (MPa) |
| 액션 모드 | 컷아웃으로 전환,0-90° 회전 |
| 행동 시간 | 4-30S |
| 신체 연결 | 플랜지 |
| 시체 재료 | WCB,ZG1CrM0,ZG1Cr18Ni9Ti, SS304,SS316 |
| 밀봉물질 | 폴리테트라플루로에틸렌 (FEP) |
| 액추에이터 재료 | 알루미늄 합금 |
| 적용 가능한 매체 | 산, 알칼리, 소금, 염소 가스, 증기, 소스 물, 광산 소재 및 종지 소재, 아쿠아 레지아, 산화물, 부식성 화학 액체 |
주요 부품의 재료
부분 이름 |
몸체 |
모트 |
포장 상자 |
신장 반지 |
좌석 |
포장 |
스플래너 |
소재 상표 |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP |
FEP |
WCB |
적용 가능한 채널 매체
중간 상태 |
중간 온도 |
중압 |
중간 특성 |
중간 농도 |
중간 이름 |
액체 |
-80oC~+160oC |
0~20kg/cm2 |
강한 부식성, 높은 스프러어 날카성 |
무제한 |
산, 알칼리, 소금, 염소, 증기, 소스 물, 광산 소재, 종이 소재, 아쿠아 레지아, 산화물, 감소 물질. |
가스 |
-80oC~+160oC |
0~20kg/cm2 |
강한 부식성, 높은 스프러어 날카성 |
무제한 |
|
액체와 고체의 혼합물 |
-80oC~+160oC |
0~20kg/cm2 |
강한 부식성, 높은 스프러어 날카성 |
<60% |
성질 매개 변수 체질 등급
| 몸집 등급 (PN) |
강도 (MPa) | 밀폐 (MPa) | 표면 단열 시험 전압 | ||||
| 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | ||
| 시험 압력 값 | 1.5 | 1.82 | 2.6 | 1.1 | 1.7 | 2.5 | 20KV |
참고: 산소, 수소, 천연가스, 석탄가스, 가연가스
제품 정보:

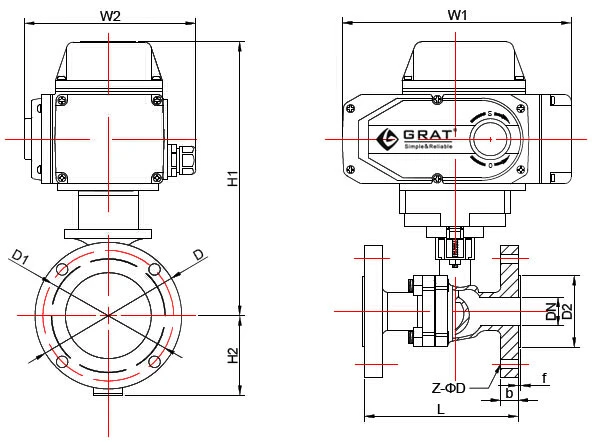

주요 연결 크기
설계 표준:HG/T 20592
플랜지 표준:HG/T20592 단위: ((mm)
| 내부 명목 지름 (DN) |
직경 (인치) | L | D | D1 | D2 | b | f | Z-ΦD | H1 | H2 | W1 | W2 |
| 15 | 1/2" | 130 | 95 | 65 | 45 | 16 | 2.5 | 4-14 | 216 | 47.5 | 196 | 145 |
| 20 | 3/4인치 | 140 | 105 | 75 | 55 | 18 | 2.5 | 4-14 | 231 | 52.5 | 196 | 145 |
| 25 | 1" | 150 | 115 | 85 | 65 | 19 | 3 | 4-14 | 236 | 57.5 | 196 | 145 |
| 32 | 1.2 | 165 | 140 | 100 | 78 | 19 | 3 | 4-18 | 256 | 70 | 196 | 145 |
| 40 | 1.5" | 180 | 150 | 110 | 85 | 19 | 3.5 | 4-18 | 261 | 75 | 196 | 145 |
| 50 | 2" | 200 | 165 | 125 | 100 | 19 | 3.5 | 4-18 | 271 | 82.5 | 196 | 145 |
| 65 | 2.5" | 220 | 185 | 145 | 120 | 19 | 3.5 | 4-18 | 303 | 92.5 | 255 | 182 |
| 80 | 3" | 260 | 200 | 160 | 135 | 20 | 3.5 | 8~18 | 358 | 100 | 255 | 182 |
| 100 | 4인치 | 280 | 220 | 180 | 155 | 21 | 4 | 8~18 | 383 | 110 | 255 | 182 |
| 125 | 5인치 | 320 | 250 | 210 | 185 | 23 | 4 | 8~18 | 403 | 125 | 255 | 182 |
| 150 | 6인치 | 360 | 285 | 240 | 210 | 25 | 4 | 8-22 | 433 | 142.5 | 255 | 182 |
| 200 | 8인치 | 400 | 340 | 295 | 265 | 25 | 4 | 12-22 | 476 | 170 | 255 | 182 |
| 250 | 10인치 | 450 | 405 | 355 | 320 | 26 | 4 | 12-26 | 555 | 225 | 354 | 273 |
| 300 | 12인치 | 500 | 460 | 410 | 375 | 28 | 4 | 12-26 | - | 250 | 354 | 273 |
| 350 | 14인치 | 610 | 520 | 470 | 435 | 29 | 5 | 16-26 | - | 305 | 354 |
273 |
제품 표준
| 설계 및 제조 표준 | GB12237-89 AP16D |
| 플랜지 표준 | JB79 GB9113 ANSI B16.5 JIS B2212 |
| 구조 길이 표준 | GB1221-89 |
| 검사 기준 | JB/T 9092 API598 |
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
