EXD II Bt4 플랜지 폭발 방지 플랜지 전기 볼 밸브/ 플로팅 볼 밸브
설명:
Flange type explosion-proof electric ball valve is the rotation Angle of 0-90° ball valve with excellent sealing performance circulation capacity flow resistance coefficient is small simple structure convenient maintenance long service life valve channel and connection pipe diameter and into a diameter the medium can almost no loss of flow.
제어 모드는 켜고 끄는 방식 또는 조절 방식이 될 수 있습니다. Its usually used in the occasions with strict sealing requirements in addition to controlling gas liquid and steam medium it is also suitable for controlling sewage and medium containing fibrous impurities widely used in petroleum chemical industry metallurgy light industry paper making power station refrigeration and other work fields.
플랜지형 전기 구슬 밸브의 작동 원리는 다음과 같습니다.전기 액추에이터는 밸브 줄기를 운전 공 (또는 공의 일부) 구멍을 가지고 공은 밸브 줄기와 함께 회전 밸브의 열기 또는 폐쇄를 실현;전기 공 밸브는 0-90° 회전으로 완전히 닫을 수 있고 완전히 열 수 있습니다.같은 사양의 게이트 밸브와 밸브 밸브와 비교하면 공 밸브는 파이프 설치에 편리한 크기와 무게가 작습니다.
| 두쪽의 자기 밀폐 공 구조의 누수가 없습니다. |  |
특수 설계된 PTFE 밀폐 물질, 트림 동작의 마찰이 없습니다. |
| O 타입 밸브 트림의 우수한 절단 능력 | 선택적으로 O형 또는 V형 밸브 트림 |
특징:
* 모든 전기 및 기계 부품은 알루미늄 합금 껍질에 밀폐되어 있으며, 1.6MPa의 높은 즉각 폭발 저항 압력으로 발화 소스를 효과적으로 격리합니다.
* 보호 등급 IP68까지 "o" 링 밀폐와 함께 각 폭발 방지 표면은 안정적이고 신뢰할 수있는 폭발 방지 성능을 달성하기 위해 원형 공백과 CNC 정밀 가공을 채택합니다
* 1단계 3단계 또는 DC 전원 공급 장치로 전원 공급
* 버스 통신, 아날로그 신호는 선택에 사용할 수 있습니다
* 영구유유 및 유지보수 무료 드라이브 트레인
* 선택적 토크 제한기/리모컨
폭발성 등급:
TA: EXD II에 대한 폭발성 수준의 폭발성 제품 시리즈
전남
D: 폭발 방지형: 폭발 방지형
II: 광산 또는 광산 장치를 제외한 폭발성 가스 환경에서 사용되는 전기 장비
B: 폭발 수준: 폭발 수준에 따라 폭발 방지 표면의 크기 (폭과 공백)
T4: 온도 그룹: 최고 표면 온도는 135oC입니다
GB3836.1-2000의 부록 B에서는 연화 가스의 종류와 온도가 상세히 나열되어 있습니다.
[노트] 폭발성 매체의 종류와 그룹은 제품이 사용되는 장소 주변에서 제품에서 허용되는 것과 일치해야합니다.그렇지 않으면 적용되지 않는 환경에서 폭발 방지 효과를 재생할 수 없습니다
스펙트럼
| 전원 공급 | AC220V 50/60HZ |
| 명목 지름 | DN15-200 |
| 중간 온도 | -20oC ~ +350oC (+200oC 특수 PPL) |
| 명목 압력 | PN16 PN25,PN40,PN64,PN100 |
| 입력 신호 | 4-20mADC1~5VDC |
| 출력 신호 | 4-20mADC |
| 연결 유형 | 플랜지 |
| 시체 재료 | A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| 밸브 좌석 재료 | PTFE (정상 온도), PPL (중간 온도), STL (금속 밀폐) |
| 누출량급 | ANSIB16.104 -V 클래스에 적합합니다. |
| 밀봉 종류 | 부드러운 밀폐,PPL,금속 밀폐 세라믹 |
| 적당한 매개체 | 물,석유,산화질소,중산산,고직 액체,유분,산화물 |
| 보호급 | IP68 |
| 제조 표준 | JB/T8692-1998 |
| 길이 표준 | GB1221-89 |
| 검사 표준 | JB/T 9092 API598 |

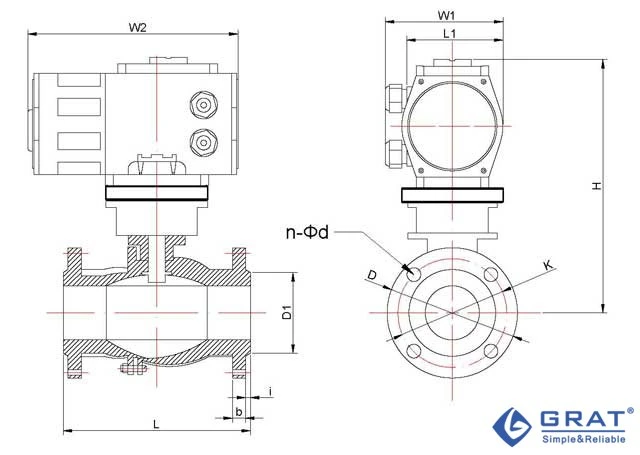

그림과 크기:
| 크기 | L | D | K | D1 | b | N/1 | i | H | W |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-ø14 | 2 | 209 | 196 |
| 20 | 130 | 105 | 75 | 55 | 16 | 4-ø14 | 2 | 211 | 196 |
| 25 | 142 | 113 | 85 | 65 | 18 | 4-ø14 | 2 | 218.5 | 196 |
| 32 | 165 | 140 | 100 | 78 | 18 | 4-ø18 | 2 | 233 | 196 |
| 40 | 165 | 150 | 110 | 85 | 18 | 4-ø18 | 2 | 234 | 196 |
| 50 | 203 | 165 | 120 | 100 | 20 | 4-ø18 | 2 | 248 | 196 |
| 65 | 222 | 185 | 145 | 120 | 20 | 8-ø18 | 2 | 294 | 255 |
| 80 | 241 | 200 | 160 | 135 | 21 | 8-ø18 | 2 | 320 | 255 |
| 100 | 305 | 220 | 180 | 155 | 22 | 8-ø18 | 2 | 339 | 255 |
| 125 | 356 | 250 | 210 | 184 | 22 | 8-ø18 | 3 | 392 | 255 |
| 150 | 394 | 285 | 240 | 210 | 24 | 8-ø23 | 3 | 402 | 255 |
| 200 | 457 | 340 | 295 | 265 | 26 | 8-ø23 | 3 | 467 | 255 |

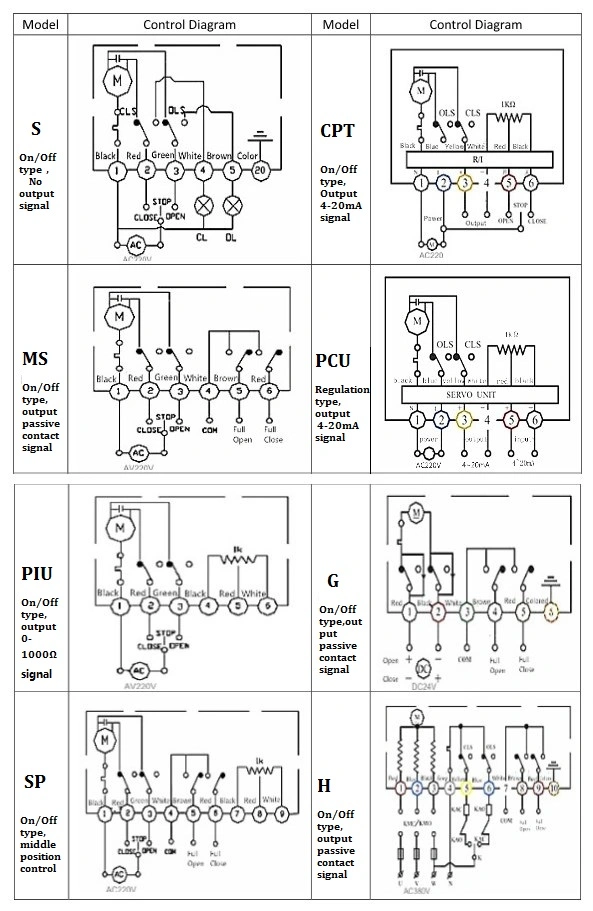

와이어 연결 도표
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
