제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP68,CCC, ISO, CE,TUV
모델 번호: TA-100
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $250.00-1000.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 10000 PC / 달
인증서: |
CCC, ISO, CE, IAF, 캔 |
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
전원 공급: |
220V AC |
전력 공급원: |
전력 |
온도: |
상온 |
연결: |
플랜지 |
소재: |
합금 |
제어신호: |
4~20mA |
액션 앵글: |
0 - 180도 |
불모지: |
0.2% 이하 |
방폭 등급: |
Exd II BT4 |
토크: |
20-2000n.M |
종류: |
온/오프, 조절 |
액션 시간: |
4초 |
변조 정확도: |
0.3% 미만 |
구현 표준: |
Jb/T-8219-1999 |
포장 세부 사항: |
통 / 나무상자 |
원래 장소: |
중국 후베이성 우한 |
HS 코드: |
8537109090 |
인증서: |
CCC, ISO, CE, IAF, 캔 |
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
전원 공급: |
220V AC |
전력 공급원: |
전력 |
온도: |
상온 |
연결: |
플랜지 |
소재: |
합금 |
제어신호: |
4~20mA |
액션 앵글: |
0 - 180도 |
불모지: |
0.2% 이하 |
방폭 등급: |
Exd II BT4 |
토크: |
20-2000n.M |
종류: |
온/오프, 조절 |
액션 시간: |
4초 |
변조 정확도: |
0.3% 미만 |
구현 표준: |
Jb/T-8219-1999 |
포장 세부 사항: |
통 / 나무상자 |
원래 장소: |
중국 후베이성 우한 |
HS 코드: |
8537109090 |
EXD II Bt4 폭발 방지 쿼터턴 전기 액추에이터 볼 밸브, 나비 밸브 쿼터턴
제품 설명:
엑스드 II Bt4 폭발 방지 쿼터 턴 전기 액추에이터 / IP68 / 쿼터 턴
설명:
TA 시리즈의 폭발성 결정의 폭발성 구조는 GB3836l-2000 "폭발성 가스 대기용 전기 장비 제1부: 일반 요구 사항" 및 GB3836에 적합합니다.2-2000 "폭발 가스 대기용 전기 장비 2부: 폭발 방지 유형 "D" 관련 규정 및 통합 폭발 방지 구조의 사용.
The explosion-proof enclosure composed of the various explosion-proof components of the product can withstand the explosion pressure generated by the explosion of the explosive gas mixture in the shell, 그리고 껍질 안의 폭발이 껍질 밖의 폭발성 가스 환경에 퍼지는 것을 막을 수 있습니다.껍질 바깥으로 퍼지지 않고 껍질 바깥에 있는 폭발성 가스 혼합물을.
TA 시리즈 전자제품은 50N.m-2500N.m의 출력 토크를 가진 통합 전기 액추에이터입니다.그것은 회전 기계적 위치 및 다양한 회전 밸브의 회전 (구름 밸브와 같은) 에 적합, 나비 밸브), 덤퍼 플래프 및 액체 결합 장치.조정 제어
스펙트럼
| 종류 | 엑스05 | 엑스10 | 엑스20 | 엑스40 | 엑스60 | 엑스100 | 엑스160 | 엑스250 | |
| 힘 공급 |
AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | |
| 토크 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 1600Nm | 2500Nm | |
| 행동 시간 | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S | |
| 회전 각 |
0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | |
| 모터 전력 |
10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W | |
| 등급 전류 |
0.24/0.15A | 0.57/0.23A | 0.63/0.42A | 1.12/0.68A | 1.18/0.72A | 1.93/0.96A | 10.75/0.98A | 1.75/1.03A | |
| 무게 | 40.5kg | 70.5kg | 80.0kg | 12kg | 120.5kg | 180.5kg | 19kg | 20kg | |
| 적정 밸브 | 공 밸브 | DN15-40 | DN50-65 | DN65-80 | DN80-100 | DN150-200 | DN250-300 | DN300 | DN400 |
| 나비 밸브 | DN32-50 | DN50-125 | DN150-200 | DN200-250 | DN300-DN400 | DN400-600 | DN600 | DN700-800 | |
| 입력 신호 |
4~20mADC1~5VDC | ||||||||
| 출력 신호 |
4~20mADC | ||||||||
| 기본 오류 | ≤ ± 1% | ||||||||
| 배 차이 사망 | < 0.3% | ||||||||
| 죽은 밴드 | 00.4%~1.5% 조절 가능 | ||||||||
| 진압 특성 | 0번 | ||||||||
| 반복성 오류 | 0% | ||||||||
| 격리 저항 | 100MΩ/500VDC | ||||||||
| 모래 전압 | 1500VAC 1분 | ||||||||
| 보호 수준 | IP68 | ||||||||
| 설치 위치 | 360° 조절 | ||||||||
| 등급 설치 | 2-M20x1.5 폭발 방지 케이블 연결 전력 유선 신호 유선 | ||||||||
| 인터페이스 온도 | -30°C~+60°C | ||||||||
| 특정 기능 | *부습화 히터 *거동 전기 충격 스위치 *오버 토크 보호 *장 보호 장치 | ||||||||

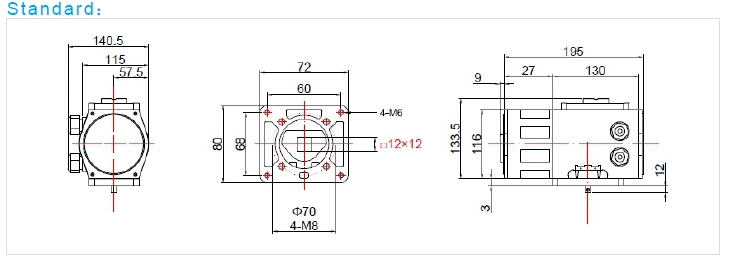

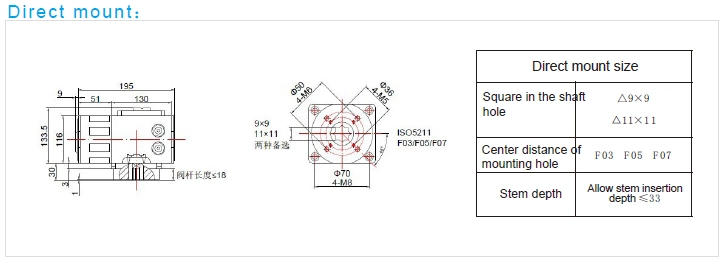

설치 다이어그램

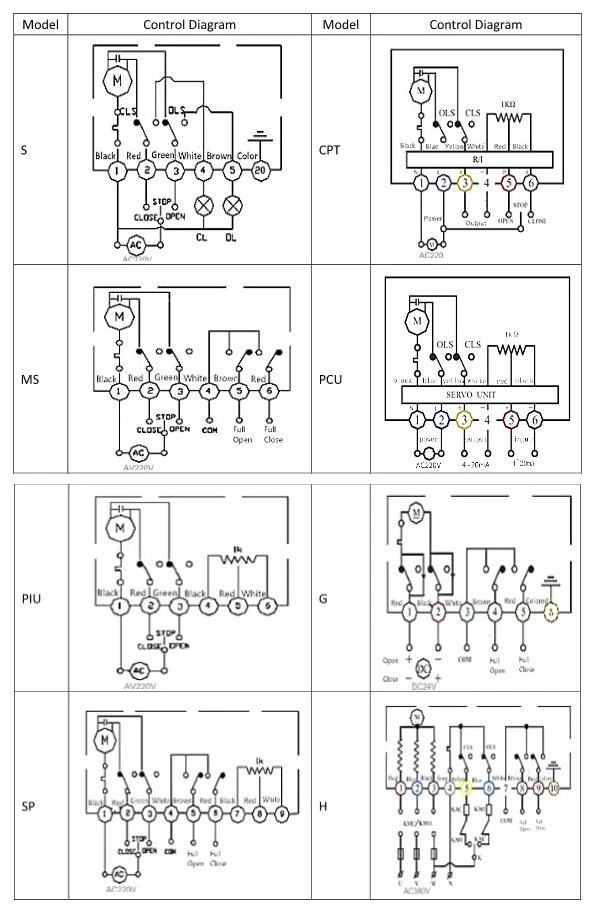

제어 다이어그램
| 모델 | 회로 | 모델 | 회로 |
| S | ON/OFF, 출력 신호가 없습니다. | CPT | ON/OFF, 출력 4~20mA 신호 |
| 국가 | ON/OFF,출력 수동 접촉 신호 | PCU | 규제, 출력 신호 4~20mA |
| PIU | ON/OFF, 출력 0~1000Ω 신호 | G | ON/OFF,출력 수동 접촉 신호 |
| SP | ON/OFF, 중위 위치 제어 | H | ON/OFF, 출력 수동 접촉 신호 |
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
