제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP68,CCC, ISO, CE
모델 번호: EB 시리즈
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $350.00-1000.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000pcs/월
브랜드 이름: |
GRAT |
인증서: |
CE/ISO/CNAS |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
운전 모드 :: |
전기 |
연결 형상: |
플랜지 |
구조: |
센터 씰링 |
밀봉 형식: |
밀봉된 자동차 |
밸브 줄기: |
일반 |
작업 온도: |
상온(-40°C |
밸브 본체: |
캐스팅 |
적용: |
공업용 용도, 물 공업용 용도, 가정 용법 |
방폭 등급: |
엑시드 II Bt4 |
공정 압력: |
저압 (Pn<1.6mpa) |
씰 표면의 재질: |
소프트 밀봉 |
표준: |
GB/T 122387-89 |
기능: |
바이패스 밸브 |
원래 장소: |
중국 후베이성 우한 |
포장 세부 사항: |
통 / 나무상자 |
HS 코드: |
8537109090 |
브랜드 이름: |
GRAT |
인증서: |
CE/ISO/CNAS |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
운전 모드 :: |
전기 |
연결 형상: |
플랜지 |
구조: |
센터 씰링 |
밀봉 형식: |
밀봉된 자동차 |
밸브 줄기: |
일반 |
작업 온도: |
상온(-40°C |
밸브 본체: |
캐스팅 |
적용: |
공업용 용도, 물 공업용 용도, 가정 용법 |
방폭 등급: |
엑시드 II Bt4 |
공정 압력: |
저압 (Pn<1.6mpa) |
씰 표면의 재질: |
소프트 밀봉 |
표준: |
GB/T 122387-89 |
기능: |
바이패스 밸브 |
원래 장소: |
중국 후베이성 우한 |
포장 세부 사항: |
통 / 나무상자 |
HS 코드: |
8537109090 |

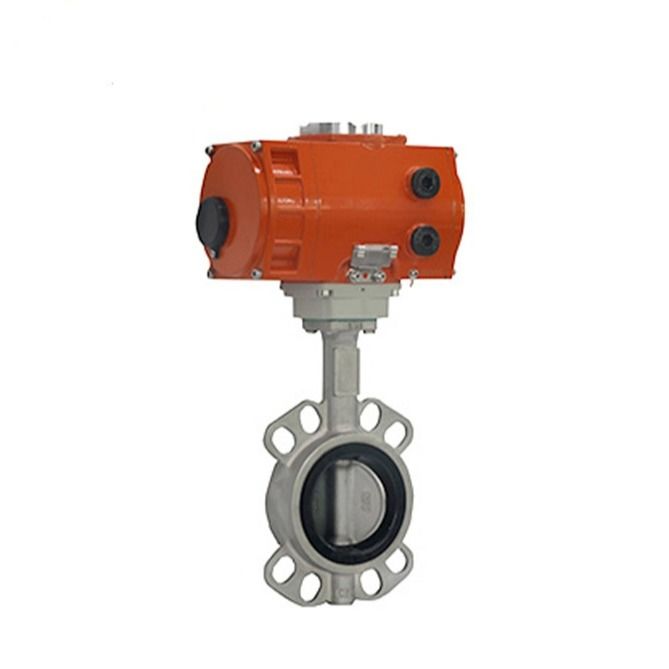

IP68 출구 II Bt4 폭발 방지 전기 나비 밸브
제품 설명:
폭발 방지 전기 나비 밸브/출구 II Bt4/IP68
설명:
Explosion-proof Electric Butterfly Valve has the non-pin structure to effectively avoid the pin break off in a long- term operation as a modulation device to control and cut off the various industrial medium of water and oil to realize temperature pressure and flow control.
모든 전기 및 기계 구성 요소는 알루미늄 합금 껍질에 밀폐되어 있으며 1.6MPa의 높은 즉각 폭발 저항 압력으로 발화 소스를 효과적으로 격리합니다.
보호 등급 IP68까지 "o" 링 밀폐와 함께 각 폭발 방지 표면은 안정적이고 신뢰할 수 있는 폭발 방지 성능을 달성하기 위해 원형 공백과 CNC 정밀 가공을 채택
This valve is suited to the pipeline and container of non corrosive gas liquid semi-liquid and solid powder and applied in the industrial fields of petroleum chemical food medicine textile papermaking power shipwater and drainage smelting energy and so on.
폭발성 등급:
TA: EXD II에 대한 폭발성 수준의 폭발성 제품 시리즈
전남
D: 폭발 방지형: 폭발 방지형
II: 광산 또는 광산 장치를 제외한 폭발성 가스 환경에서 사용되는 전기 장비
B: 폭발 수준: 폭발 수준에 따라 폭발 방지 표면의 크기 (폭과 공백)
T4: 온도 그룹: 최고 표면 온도는 135oC입니다
GB3836.1-2000의 부록 B에서는 연화 가스의 종류와 온도가 상세히 나열되어 있습니다.
[노트] 폭발성 매체의 종류와 그룹은 제품이 사용되는 장소 주변에서 제품에서 허용되는 것과 일치해야합니다.그렇지 않으면 적용되지 않는 환경에서 폭발 방지 효과를 재생할 수 없습니다
스펙트럼
| 명목 지름 | DN40~DN800 | |
| 전원 공급 | AC220V,AC380V DC24V | |
| 액체 온도 | -20~120°C | |
| 대기 온도 | -30oC~60oC | |
| 명목 압력 | 0.1~2.5MPa | |
| 행동 시간 | 15S/30S/60S | |
| 적당한 액체 | 물, 기름, 가스 식이 유체 | |
| 제어 모드 | 규정 / 켜고 끄는 | |
| 제어 신호 | 4~20mA/0~5V~10V (선택) | |
| 출력 신호 | 4~20mA/0~5V~10V (선택) | |
| 연결 유형 | 웨이퍼 | |
| 밀봉 종류 | 부드러운 봉인 | |
| 시험 압력 | 케이스 테스트 | 1.76MPa |
| 밀봉 시험 | 2.4MPa | |
| 시체 재료 | WCB,QT450-10,HT200,HT250,SUS304,SUS316 | |
| 디스크 재료 | WCB,QT450-10,HT200,HT250,SUS304,SUS316 | |
| 줄기물질 | 2Cr13 | |
| 밀봉 반지 재료 | NBR EPDM PTFE PPL | |
| 줄기의 밀봉물질 | NBR,HNBR | |
| 포장 | 부드러운 그래피트 | |
| 보호급 | IP68 | |
| 폭발 방지 등급 | BT1국제출장권 | |
| 제조 표준 | GB/T 122387-89 | |
| 플랜지 표준 | GB9113-2000, GB17241.6-1998 | |
| 길이 표준 | GB12221-89 | |
| 검사 표준 | GB/T 13927-92 | |
중앙선 나비 밸브의 CV 데이터
크기 |
mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 인치 | 2" | 2.5" | 3" | 4인치 | 5인치 | 6인치 | 8인치 | 10인치 | 12인치 | 14인치 | 16인치 | 18인치 | 20인치 | 24인치 | 28인치 | 32인치 | 36인치 | 40인치 | 48인치 | |
| 자기소개서 데이터 완전 90° 개방 |
135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |

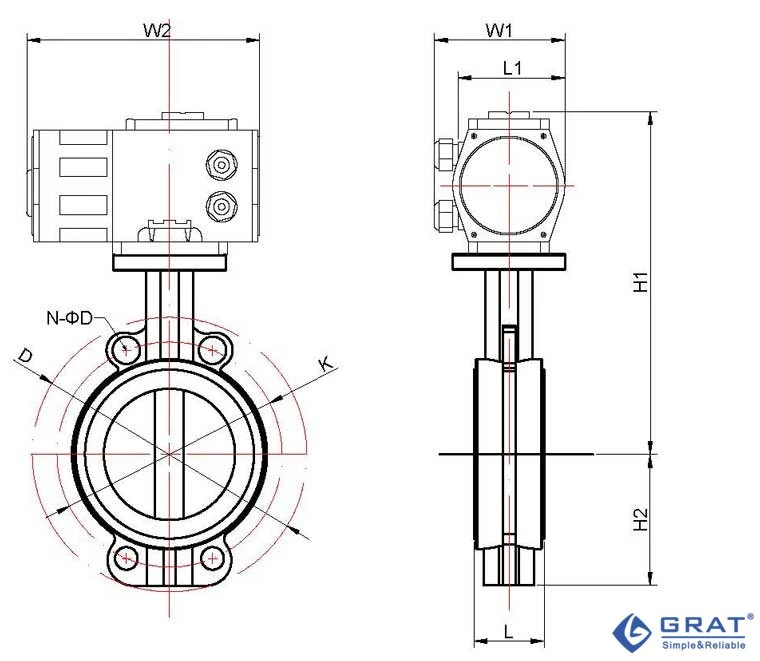

형태와 크기
DN ((mm) |
L | D | K | N-φD | H2 | H1 | W1 | W2 |
| 40 | 33 | 72 | --- | --- | 48 | 210 | 138 | 76 |
| 50 | 42.6 | 92 | 125 | 4-Φ18 | 70 | 314 | 160 | 137 |
| 65 | 45.6 | 106 | 145 | 4-φ18 | 76 | 327 | 160 | 137 |
| 80 | 45.6 | 122 | 160 | 8-φ18 | 89 | 333 | 160 | 137 |
| 100 | 51.6 | 150 | 180 | 4-φ22 | 104 | 385 | 196 | 145 |
| 125 | 55.6 | 177 | 210 | 4-φ22 | 120 | 400 | 196 | 145 |
| 150 | 55.6 | 204 | 240 | 4-φ23 | 139 | 442 | 255 | 182 |
| 200 | 59.6 | 260 | 295 | 4-φ23 | 175 | 480 | 255 | 182 |
| 250 | 67.6 | 314 | 355 | 4-φ28 | 203 | 522 | 255 | 182 |
| 300 | 77.6 | 370 | 410 | 4-φ28 | 242 | 537 | 255 | 182 |
| 350 | 77 | --- | 470 | 4-φ28 | 277.5 | 555 | 354 | 273 |
| 400 | 86.5 | --- | 525 | 4-φ30 | 309 | 590 | 354 | 273 |
| 450 | 105.6 | --- | 585 | 4-φ30 | 337 | 610 | 354 | 273 |
| 500 | 131.8 | --- | 650 | 4-φ33 | 361 | 670 | 354 | 273 |
| 600 | 152 | --- | 770 | 4-φ36 | 459 | 1110 | 520 | 470 |
| 700 | 163 | --- | 840 | 4-φ36 | 527 | 1180 | 520 | 470 |
| 800 | 188 | --- | 950 | 4-φ39 | 594 | 1220 | 520 | 470 |
와이어 연결 도표
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
