제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: CCC, ISO, CE, TUV
모델 번호: EB-000048
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $80.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000pcs/월
브랜드 이름: |
GRAT |
인증서: |
CE/ISO/CNAS |
최소 주문 수량: |
1 PC |
배달 시간: |
7 일 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
가스 |
운전 모드 :: |
전기 |
연결 형상: |
웨이퍼 |
구조: |
센터 씰링 |
밸브 줄기: |
일반 |
밀봉 형식: |
밀봉된 자동차 |
작업 온도: |
상온(-40°C |
공정 압력: |
중간 압력(2.5mpa< Pn <6.4mpa) |
밸브 본체: |
주조 |
씰 표면의 재질: |
소프트 밀봉 |
크기: |
Dn100-2000 |
표준: |
DIN |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
연소, 공기, 가스 |
원래 장소: |
중국 후베이성 우한 |
포장 세부 사항: |
통 / 나무상자 |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
인증서: |
CE/ISO/CNAS |
최소 주문 수량: |
1 PC |
배달 시간: |
7 일 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
가스 |
운전 모드 :: |
전기 |
연결 형상: |
웨이퍼 |
구조: |
센터 씰링 |
밸브 줄기: |
일반 |
밀봉 형식: |
밀봉된 자동차 |
작업 온도: |
상온(-40°C |
공정 압력: |
중간 압력(2.5mpa< Pn <6.4mpa) |
밸브 본체: |
주조 |
씰 표면의 재질: |
소프트 밀봉 |
크기: |
Dn100-2000 |
표준: |
DIN |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
연소, 공기, 가스 |
원래 장소: |
중국 후베이성 우한 |
포장 세부 사항: |
통 / 나무상자 |
HS 코드: |
8481804090 |

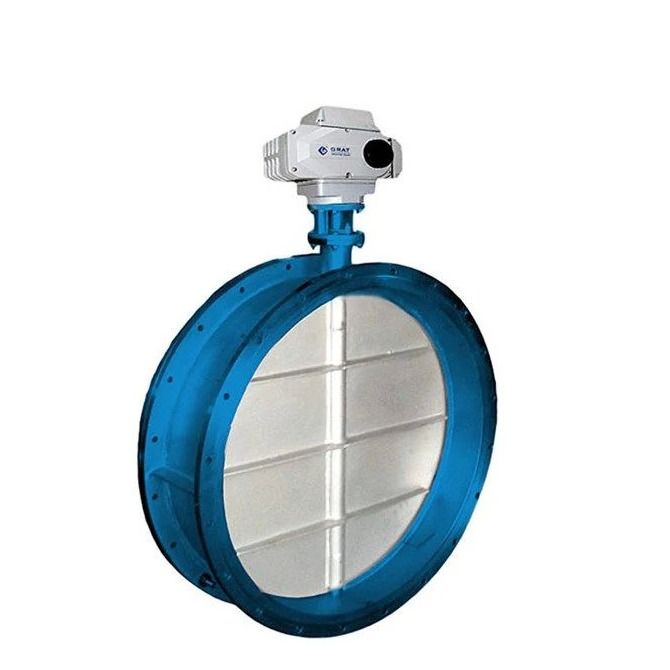

전기 스테인레스 스틸 환기 나비 밸브 환경 공학
제품 설명:
전기 스테인레스 스틸 환기 나비 밸브 / IP68
설명:
전기 주사철 나비 밸브는 가스 변조 장치 & 쌍방향 스위치 장치입니다, 그리고
금속, 광물, 시멘트, 화학 공학 분야에서 환기 및 먼지 제거 파이프라인에 적합합니다.
전력 생산, 산업용 오븐 등이 있습니다.
스펙트럼
| 전원 공급 | AC220V 50/60HZ |
| 작동 온도 | 0-450°C (선택) |
| 입력 신호 | 4~20mA |
| 출력 신호 | 4~20mA |
| 신체 연결 | 웨이퍼 / 플랜지 (선택) |
| 흐름 특성 | 대략적인 EQ% |
| 시체 재료 | A3 강철, 열 저항 강철 |
| 디스크 재료 | A3, 열 저항 강철, SUS304 스테인리스 스틸, SUS316 스테인리스 스틸 |
| 밀봉 종류 | 개방형, 뒷좌석형 (극도로 높은 온도 적용), 밀폐된 기울기판형 (실온 적용) |
| 밸브 크기 | DN100~DN2000 |
| 몸집 등급 | 0.1~0.6MPa |
| 시험 압력 | 밀폐 0.15Mpa; 몸 0.11Mpa |
| 적용 가능한 온도 | 섭씨 200도 이하 특별: 섭씨 450도 이하 |
| 적용 가능한 매체 | 연소, 공기, 가스 |
| 제조 표준 | JB/T8692-1998 |

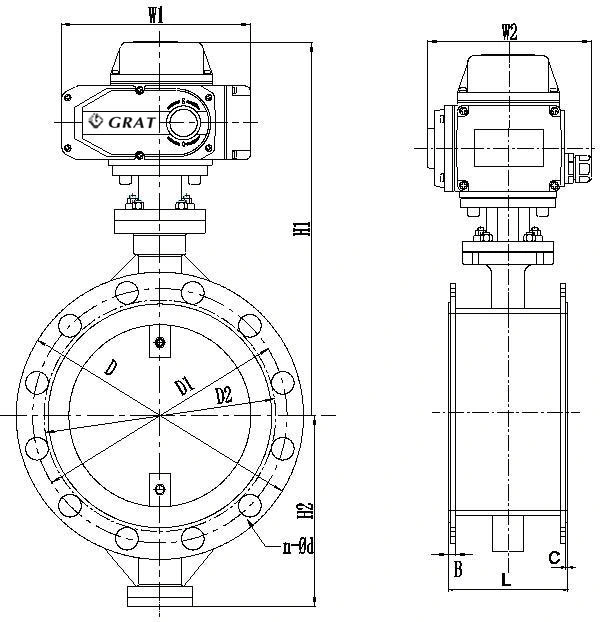

설비 크기 도면
|
사양 (mm) |
D |
D1 |
D2 |
A |
H |
L |
B |
C |
n-d |
무게 (kg) |
|
100 |
205 |
170 |
145 |
382 |
166 |
120 |
14 |
3 |
4-φ18 |
10 |
|
125 |
235 |
200 |
175 |
404 |
177 |
120 |
14 |
3 |
8-φ18 |
12 |
|
150 |
260 |
225 |
200 |
430 |
190 |
120 |
16 |
3 |
8-φ18 |
14 |
|
200 |
315 |
280 |
255 |
530 |
240 |
180 |
18 |
3 |
8-φ18 |
29 |
|
250 |
370 |
335 |
310 |
580 |
264 |
180 |
22 |
3 |
12-φ18 |
31 |
|
300 |
435 |
395 |
362 |
630 |
290 |
180 |
22 |
4 |
12-φ23 |
34 |
|
350 |
485 |
445 |
412 |
1029 |
286 |
180 |
22 |
4 |
12-φ23 |
162 |
|
400 |
535 |
495 |
462 |
1079 |
311 |
180 |
22 |
4 |
16-φ23 |
168 |
|
450 |
590 |
550 |
518 |
1131 |
336 |
180 |
24 |
4 |
16-φ23 |
177 |
|
500 |
640 |
600 |
568 |
1181 |
361 |
180 |
24 |
4 |
16-φ23 |
190 |
|
600 |
755 |
705 |
670 |
1289 |
411 |
180 |
24 |
5 |
20-φ26 |
213 |
|
700 |
860 |
810 |
775 |
1346 |
466 |
270 |
28 |
5 |
24-φ26 |
276 |
|
800 |
975 |
920 |
880 |
1453 |
516 |
270 |
28 |
5 |
24-φ30 |
304 |
|
900 |
1075 |
1020 |
980 |
1526 |
566 |
270 |
28 |
5 |
24-φ30 |
327 |
|
1000 |
1175 |
1120 |
1080 |
1626 |
616 |
270 |
28 |
5 |
28-φ30 |
349 |
|
1200 |
1375 |
1320 |
1280 |
1853 |
716 |
270 |
28 |
5 |
32-φ30 |
394 |
|
1300 |
1475 |
1420 |
1380 |
2000 |
770 |
320 |
32 |
5 |
32-φ30 |
564 |
|
1400 |
1575 |
1520 |
1480 |
2100 |
820 |
320 |
32 |
5 |
36-φ30 |
644 |
|
1500 |
1690 |
1630 |
1590 |
2208 |
866 |
320 |
32 |
5 |
36-φ30 |
695 |
|
1600 |
1785 |
1730 |
1690 |
2305 |
920 |
320 |
32 |
5 |
40-φ30 |
744 |
|
1800 |
1985 |
1930 |
1890 |
2505 |
1020 |
320 |
34 |
5 |
44-φ30 |
875 |
|
2000 |
2185 |
2130 |
2090 |
2705 |
1120 |
320 |
34 |
5 |
48-φ30 |
984 |
주요 부품의 재료
|
부분 이름 |
소재 |
|
몸체 |
Q235-B, 20, 20g 등 |
|
디스크 |
|
|
회전식 축 |
45, 40Cr 등 |
|
포장 |
YS250F 등 |
|
손잡이 |
KTH33008 |
제품의 적합성 표준
|
설계 및 제조 |
GB/T122381989,API609 |
|
검사 및 테스트 |
GB/T139271992,API598 |
|
사이드 플랜지 연결 |
GB9115.88,GB9113.3 ~5-88,ASME B16.5CL150,CL.300 및 ASME B16.47CL150. |
제어 다이어그램
| 모델 | 회로 | 모델 | 회로 |
| S | ON/OFF, 출력 신호가 없습니다. | CPT | ON/OFF, 출력 4~20mA 신호 |
| 국가 | ON/OFF,출력 수동 접촉 신호 | PCU | 규제, 출력 신호 4~20mA |
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드박스 및목재케이스
2운송:바다,항공,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
