스테인레스 스틸 저부하 전기 제어 나비 밸브 HVAC 산업 및 발전용
제품 설명:
스테인레스 스틸 저부하 전기 제어 나비 밸브 / IP68
설명:
가스 변조 장치 & 쌍방향 스위치 장치로, 가스 저부하 전기 나비 밸브는
금속, 광물, 시멘트 산업 분야에서 환기 및 먼지 제거 파이프라인에 적합합니다.
화학공학, 발전, 산업용 오븐 등등.
스펙트럼
| 전원 공급 | AC220V 50/60HZ |
| 작동 온도 | 0-450°C (선택) |
| 입력 신호 | 4~20mA |
| 출력 신호 | 4~20mA |
| 신체 연결 | 웨이퍼 / 플랜지 (선택) |
| 흐름 특성 | 대략적인 EQ% |
| 시체 재료 | A3 강철, 열 저항 강철 |
| 디스크 재료 | A3, 열 저항 강철, SUS304 스테인리스 스틸, SUS316 스테인리스 스틸 |
| 밀봉 종류 | 개방형, 뒷좌석형 (극도로 높은 온도 적용), 밀폐된 기울기판형 (실온 적용) |
| 밸브 크기 | DN100~DN2000 |
| 몸집 등급 | 0.1~0.6MPa |
| 시험 압력 | 밀폐 0.15Mpa; 몸 0.11Mpa |
| 적용 가능한 온도 | 섭씨 200도 이하 특별: 섭씨 450도 이하 |
| 적용 가능한 매체 | 연소, 공기, 가스 |
| 제조 표준 | JB/T8692-1998 |
설치 다이어그램

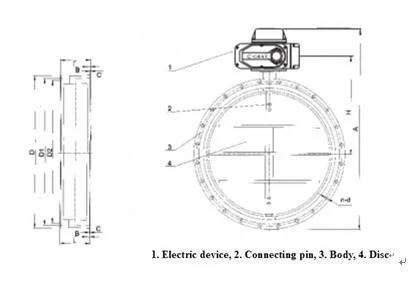

설치 크기 도면
| 정형 mm | D | D1 | D2 | A | H | L | B | C | n-d |
무게 1kg |
| 100 | 205 | 170 | 145 | 382 | 166 | 120 | 14 | 3 | 4-φ18 | 10 |
| 125 | 235 | 200 | 175 | 404 | 177 | 120 | 14 | 3 | 8φ18 | 12 |
| 150 | 260 | 225 | 200 | 430 | 190 | 120 | 16 | 3 | 8φ18 | 14 |
| 200 | 315 | 280 | 255 | 530 | 240 | 180 | 18 | 3 | 8φ18 | 29 |
| 250 | 370 | 335 | 310 | 580 | 264 | 180 | 22 | 3 | 12-φ18 | 31 |
| 300 | 435 | 395 | 362 | 630 | 290 | 180 | 22 | 4 | 12-φ23 | 34 |
| 350 | 485 | 445 | 412 | 1029 | 286 | 180 | 22 | 4 | 12-φ23 | 162 |
| 400 | 535 | 495 | 462 | 1079 | 311 | 180 | 22 | 4 | 16-φ23 | 168 |
| 450 | 590 | 550 | 518 | 1131 | 336 | 180 | 24 | 4 | 16-φ23 | 177 |
| 500 | 640 | 600 | 568 | 1181 | 361 | 180 | 24 | 4 | 16-φ23 | 190 |
| 600 | 755 | 705 | 670 | 1289 | 411 | 180 | 24 | 5 | 20-φ26 | 213 |
| 700 | 860 | 810 | 775 | 1346 | 466 | 270 | 28 | 5 | 24-φ26 | 276 |
| 800 | 975 | 920 | 880 | 1453 | 516 | 270 | 28 | 5 | 24-φ30 | 304 |
| 900 | 1075 | 1020 | 980 | 1526 | 566 | 270 | 28 | 5 | 24-φ30 | 327 |
| 1000 | 1175 | 1120 | 1080 | 1626 | 616 | 270 | 28 | 5 | 28-φ30 | 349 |
| 1200 | 1375 | 1320 | 1280 | 1853 | 716 | 270 | 28 | 5 | 32-φ30 | 394 |
| 1300 | 1475 | 1420 | 1380 | 2000 | 770 | 320 | 32 | 5 | 32-φ30 | 564 |
| 1400 | 1575 | 1520 | 1480 | 2100 | 820 | 320 | 32 | 5 | 36-φ30 | 644 |
| 1500 | 1690 | 1630 | 1590 | 2208 | 866 | 320 | 32 | 5 | 36-φ30 | 695 |
| 1600 | 1785 | 1730 | 1690 | 2305 | 920 | 320 | 32 | 5 | 40-φ30 | 744 |
| 1800 | 1985 | 1930 | 1890 | 2505 | 1020 | 320 | 34 | 5 | 44-φ30 | 875 |
| 2000 | 2185 | 2130 | 2090 | 2705 | 1120 | 320 | 34 | 5 | 48-φ30 |
| 부분 이름 | 소재 |
| 몸체 | Q235-B, 20, 20g 등 |
| 디스크 | |
| 회전식 축 | 4540Cr 등 |
| 포장 | YS250F 등 |
| 손잡이 | KTH33008 |

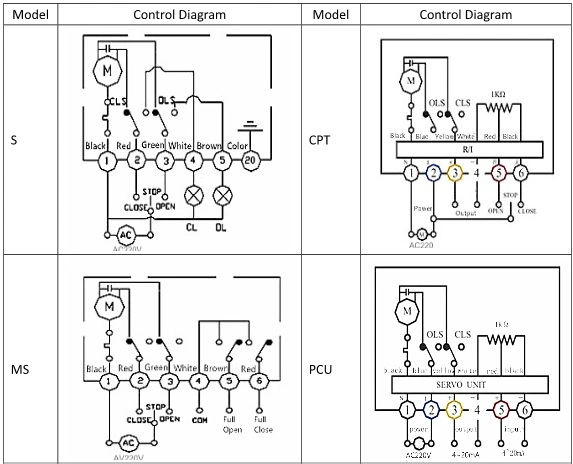

제어 다이어그램
| 모델 | 회로 | 모델 | 회로 |
| S | ON/OFF, 출력 신호가 없습니다. | CPT | ON/OFF, 출력 4~20mA 신호 |
| 국가 | ON/OFF,출력 수동 접촉 신호 | PCU | 규제, 출력 신호 4~20mA |
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드박스 및목재케이스
2운송:바다,항공,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
