제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: CCC, ISO, CE, TUV
모델 번호: AK-000012
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $50.00-200.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000pcs/월
브랜드 이름: |
GRAT |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
포장 세부 사항: |
통 / 나무상자 |
배달 시간: |
3 일로 일합니다 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상: |
플랜지 |
운전 모드 :: |
영적인 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
산, 알칼리, 소금, 염소 가스, 증기, 출처 물 |
입력 신호: |
4~20mA |
출력 신호: |
4~20mA |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
DIN |
크기: |
DN15-250 |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
포장 세부 사항: |
통 / 나무상자 |
배달 시간: |
3 일로 일합니다 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상: |
플랜지 |
운전 모드 :: |
영적인 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
산, 알칼리, 소금, 염소 가스, 증기, 출처 물 |
입력 신호: |
4~20mA |
출력 신호: |
4~20mA |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
DIN |
크기: |
DN15-250 |
HS 코드: |
8481804090 |
스테인레스 스틸 플랜지 끝 진공 볼 밸브
제품 설명:
스테인리스 스틸 플랜지 끝 진공 볼 밸브와 공기 액추에이터/IP67/착형 볼 밸브
설명:
스펙트럼
| 전원 공급 | AC220V |
| 몸 크기 | DN15-250 |
| 중간 온도 | -80°C~160°C (결결이 없습니다.) |
| 작동 압력 | PN1.0~2.5MPa |
| 액션 모드 | 4-20mA 신호 입력 피드백, 0-90° 회전 |
| 행동 시간 | 4~30S |
| 신체 연결 | 플랜지 |
| 시체 재료 | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| 밀폐된 재료 | PTFE |
| 액추에이터 재료 | 알루미늄 합금 |
| 적용 가능한 매체 | 산, 알칼리, 소금, 염소 가스, 증기, 소스 물, 광산 소재 및 종이펄스, 아쿠아 레지아, 산화물, 감소 물질, 식이 화학 액체 |

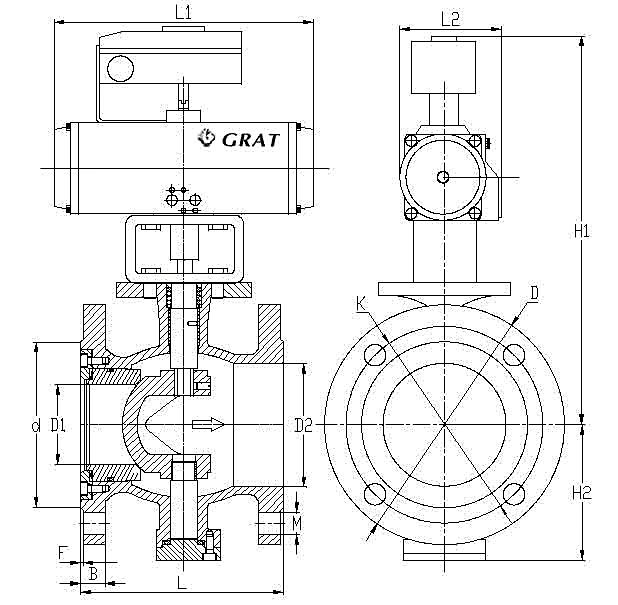

설비 규모
| DN (mm) |
D | D1 | D2 | d | K | M | L | B | F | H1 | H2 | L1 | L2 | 무게 1kg |
| 15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
| 20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
| 25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
| 32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
| 40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
| 50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
| 65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
| 80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
| 100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
| 125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
| 150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
| 200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
| 250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
| 300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
| 350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |
주요 부품의 재료
| 부분 이름 | 몸체 | 모트 | 포장 상자 | 신장 반지 | 좌석 | 포장 | 스플래너 |
|
소재 상표 |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP | FEP | WCB |
적용 가능한 선도 매체
| 중간 상태 | 중간 온도 | 중압 | 중간 특성 | 중간 농도 | 중간 이름 |
| 액체 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | 무제한 | 산, 알칼리, 소금, 염소, 증기, 소스 물, 광산 소재, 종이 소재, 아쿠아 레지아, 산화물, 감소 물질. |
| 가스 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | 무제한 | |
| 액체와 고체의 혼합물 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | <60% |

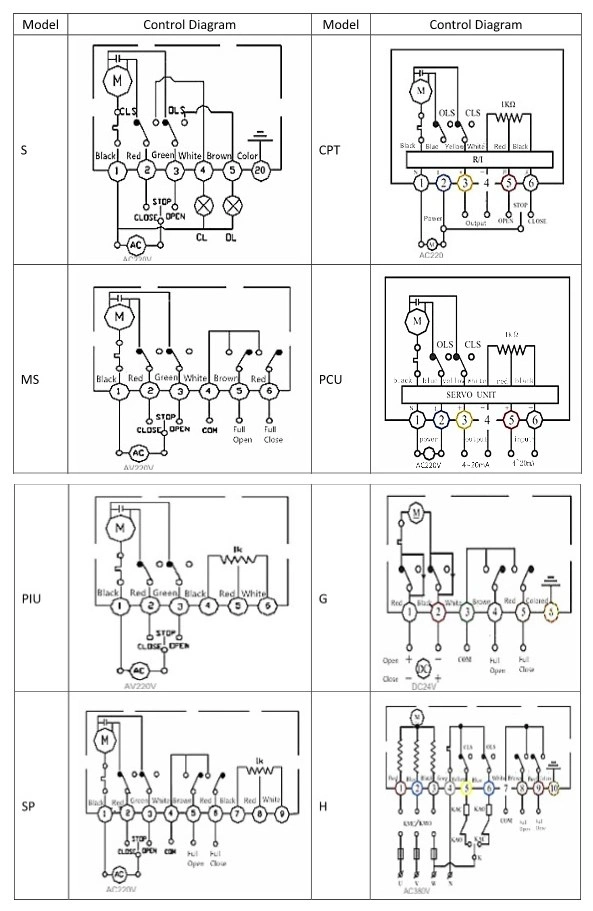

제어 다이어그램
| 모델 | 회로 | 모델 | 회로 |
| S | ON/OFF, 출력 신호가 없습니다. | CPT | ON/OFF, 출력 4~20mA 신호 |
| 국가 | ON/OFF,출력 수동 접촉 신호 | PCU | 규제, 출력 신호 4~20mA |
| PIU | ON/OFF, 출력 0~1000Ω 신호 | G | ON/OFF,출력 수동 접촉 신호 |
| SP | ON/OFF, 중위 위치 제어 | H | ON/OFF, 출력 수동 접촉 신호 |
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
