제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP67,CCC, ISO, CE,CNAS
모델 번호: EV-0000176
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $100.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000개/주
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상: |
가닥 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도 |
입력 신호: |
스위치 신호/4-20mA |
크기: |
DN15-250 |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
ISO |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상: |
가닥 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도 |
입력 신호: |
스위치 신호/4-20mA |
크기: |
DN15-250 |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
ISO |
HS 코드: |
8481804090 |
스테인리스 스틸 ISO 5211 높은 패드 전기 구동 볼 밸브
제품 설명:
스테인리스 스틸 ISO 5211 높은 패드 전기 구동 볼 밸브/IP67/ 고정 볼 밸브
설명:
작은 흐름 조절과 높은 정밀 제어의 성능으로,전기 미니 볼 밸브할 수 있습니다
될 것통제 제어 신호와 단일 단계 전력다양한 규제 요구 사항을 충족시키기 위해
작은 흐름압력, 흐름, 온도, 액체의 수준 등
스펙트럼
| 밸브 크기 | DN15-DN250 |
| 몸집 등급 | PN1.6MPa |
| 신체 연결 | 웨이퍼, 플랜지 |
| 좌석 종류 | 스테인레스 스틸 이동식 금속 밀봉,PTFE 부드러운 밀봉 |
| 행동 시간 | 30 S ((0-90°) |
| 전원 공급 | AC220V |
| 제어 신호 | 4~20mA 0~5V |
| 출력 신호 | 4~20mA 0~5V |
| 작동 압력 | PN1.6Mpa PN2.5Mpa |
| 중간 온도 | ≤ 350°C |
| 환경 온도 | ≤50°C |
| 흐름 계수 (CV): | 참조를 위해 우리의 웹 사이트에서 데이터를 다운로드하십시오. (특별 흐름 계수는 고객의 요구에 따라 달라집니다.) |
| 적용 가능한 매체 | 광산 펄스, 석탄 펄스, 종이 펄스, 물, 석유, 가스 |
| 죽은 지역 | 00.5% |
| 반복 오류 | 00.5% |
| 시체 재료 | SUS304 SUS316 WCB |

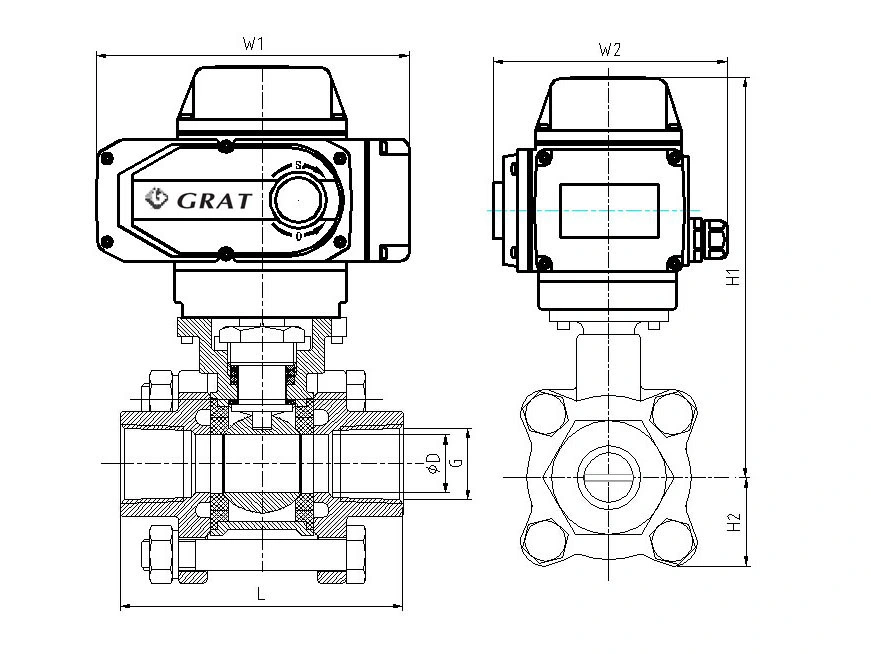

그림과 연결 크기
|
밸브 크기DN ((mm) |
A |
φd |
H1 |
H2 |
H |
F |
|
15 |
62 |
54 |
74 |
75 |
390 |
210 |
|
20 |
62 |
54 |
74 |
75 |
390 |
210 |
|
25 |
62 |
54 |
74 |
75 |
390 |
210 |
|
32 |
62 |
78 |
80 |
75 |
400 |
210 |
|
40 |
62 |
82 |
85 |
75 |
405 |
210 |
|
50 |
75 |
100 |
87 |
95 |
430 |
210 |
|
65 |
80 |
120 |
105 |
115 |
460 |
210 |
|
80 |
100 |
131 |
115 |
125 |
520 |
270 |
|
100 |
115 |
158 |
125 |
125 |
530 |
270 |
|
125 |
130 |
180 |
140 |
155 |
570 |
270 |
|
150 |
160 |
216 |
153 |
165 |
600 |
270 |
|
200 |
200 |
260 |
200 |
195 |
680 |
270 |
|
250 |
240 |
325 |
225 |
225 |
730 |
270 |
표준 구조의 재료
|
부분 이름 |
소재 |
|
몸체 |
탄소강 ASTM A216 WCC |
|
몸의 부피 |
고 크롬 강철 ASTM A532 III급 A형 |
|
"V" 공 |
고 크롬 강철 ASTM A532 III급 A형 |
|
봉인 고리 |
고 크롬 강철 ASTM A532 III급 A형 |
|
고정 봉인 고리 |
탄소강 ASTM A105 |
|
라잉 보호기 |
고 크롬 강철 ASTM A532 III급 A형 |
|
류류 |
44oC58Rc |
|
주동축 |
17-4PH Cond.H1025 |
|
주동축 |
17-4PH Cond.H1025 |
|
핀 |
탄소 강철, 진크화 |
|
가스켓 |
스테인리스 스틸의 그래피트 실 |
|
포장 |
PTFE, 채우기 탄소 |
|
포장 상자 반지 및 보호 |
316 SST |
|
볼트 |
SA-193-B7 |
|
견과류 |
SA-194-2H |
|
고정 링 볼트 및 잠금 |
316 SST |
|
(선택) 밀폐 반지 부착 |
PSZ 세라믹 |
|
"V"공 (선택) |
PSZ 세라믹 |
최대 허용 누출량
|
밸브 크기 DN ((mm) |
금속 좌석 |
부드러운 좌석 |
|
15 |
1.1ml/min |
0.12ml/min |
|
20 |
1.5ml/min |
0.16ml/min |
|
25 |
2.0ml/min |
0.20ml/min |
|
32 |
2.4ml/min |
0.24ml/min |
|
40 |
3.0ml/min |
0.30ml/min |
|
50 |
30.8ml/min |
0.38ml/min |
|
65 |
5.2ml/min |
0.52ml/min |
|
80 |
6.2ml/min |
00.62ml/min |
|
100 |
70.6ml/min |
00.76ml/min |
|
125 |
90.6ml/min |
0.96ml/min |
|
150 |
12.0ml/min |
1.20ml/min |
|
200 |
15.4ml/min |
10.54ml/min |
|
250 |
19.2ml/min |
10.92ml/min |

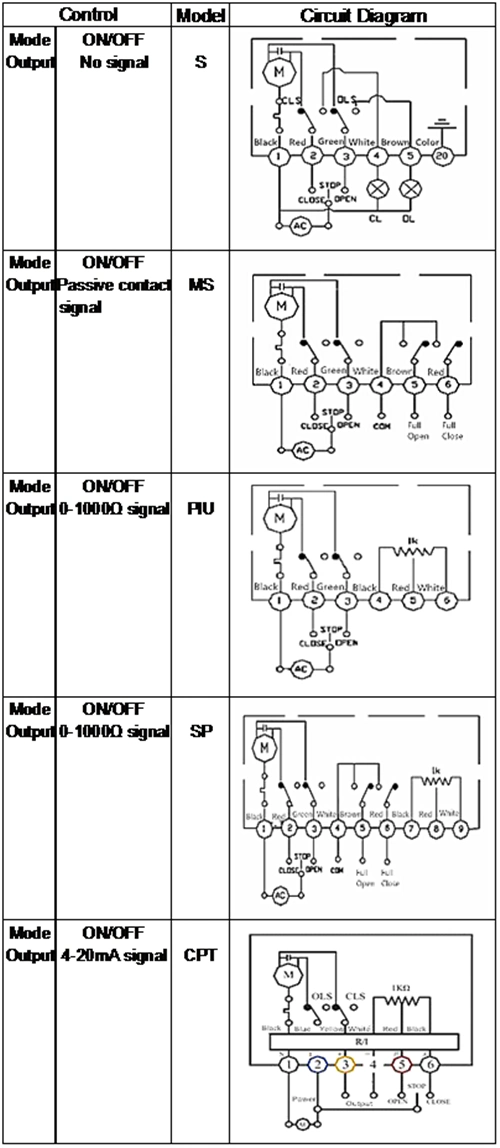

제어 다이어그램
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
