제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP67,CCC, ISO, CE,CNAS
모델 번호: EV-000026
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $200.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000개/주
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
가스 |
소재: |
스테인리스 스틸 |
연결 형상: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
고온 |
적용: |
공업용 용도, 물 공업용 용도 |
전압: |
AC220V/DC24V |
출력 신호: |
4~20mA |
제어신호: |
4~20mA |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
ISO |
크기: |
DN15~250 |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
가스 |
소재: |
스테인리스 스틸 |
연결 형상: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
고온 |
적용: |
공업용 용도, 물 공업용 용도 |
전압: |
AC220V/DC24V |
출력 신호: |
4~20mA |
제어신호: |
4~20mA |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
ISO |
크기: |
DN15~250 |
HS 코드: |
8481804090 |
통로 타입 스테인리스 스틸 전기 드라이브 진공 볼 밸브
제품 설명:
전기 구동 진공 공 밸브 /IP67/ 고정 공 밸브
설명:
전기 구동 진공 공 밸브탄탄한 구조로 DN15에서 DN250 사이즈의 바디를 갖추고 있으며
냉동 위험 없이 -80°C~160°C의 중간 온도 범위에서 처리할 수 있습니다.
이 밸브는 산, 알칼리,
소금, 염소 가스, 증기 및 기타 공격성 물질
스펙트럼
| 전원 공급 | AC220V |
| 몸 크기 | DN15-250 |
| 중간 온도 | -80°C~160°C (결결 없이) |
| 작동 압력 | PN1.0~2.5MPa |
| 액션 모드 | 4-20mA 신호 입력 피드백, 0-90° 회전 |
| 행동 시간 | 4~30S |
| 신체 연결 | 플랜지 |
| 시체 재료 | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| 밀폐된 재료 | PTFE |
| 액추에이터 재료 | 알루미늄 합금 |
| 적용 가능한 매체 | 산, 알칼리, 소금, 염소 가스, 증기, 소스 물, 광산 소재 및 종이 소재, 아쿠아 레지아, 산화물, 감소 물질, 부식성 화학 액체 |

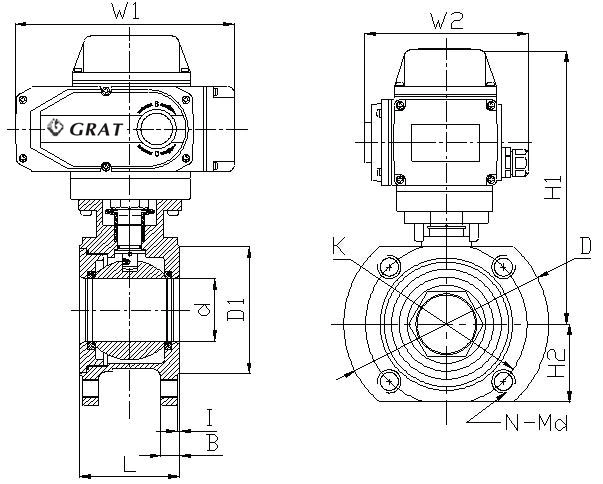

설비 규모
| DN | L | D | K | D1 | N-Md | B | 난 | H1 | H2 | W1 | W2 |
| 15 | 35 | 95 | 65 | 46 | 4-φM12 | 9 | 2 | 234 | 196 | 145 | 196 |
| 20 | 38 | 100 | 75 | 56 | 4-φM12 | 12 | 2 | 242 | 196 | 145 | 196 |
| 25 | 42 | 110 | 85 | 66 | 4-φM12 | 12.7 | 2 | 218 | 196 | 145 | 196 |
| 32 | 52 | 133 | 100 | 78 | 4-φM16 | 14 | 3 | 231 | 196 | 145 | 196 |
| 40 | 61 | 145 | 110 | 87 | 4-φM16 | 15 | 3 | 238 | 196 | 145 | 196 |
| 50 | 73 | 160 | 125 | 99 | 4-φM16 | 16.7 | 3 | 251 | 196 | 145 | 196 |
| 65 | 92 | 180 | 145 | 118 | 4-φM16 | 17.2 | 3 | 265 | 196 | 145 | 196 |
| 80 | 109 | 195 | 160 | 136 | 8φM16 | 19 | 3 | 298 | 255 | 184 | 255 |
| 100 | 140 | 215 | 180 | 156 | 8φM16 | 18.5 | 3 | 310 | 255 | 184 | 255 |
주요 부품의 재료
| 부분 이름 | 몸체 | 모트 | 포장 상자 | 신장 반지 | 좌석 | 포장 | 스플래너 |
| 소재 상표 |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP | FEP | WCB |
적용 가능한 채널 매체
| 중간 상태 | 중간 온도 | 중압 | 중간 특성 | 중간 농도 | 중간 이름 |
| 액체 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | 무제한 | 산, 알칼리, 소금, 염소, 증기, 소스 물, 광산 소재, 종이 소재, 아쿠아 레지아, 산화물, 감소 물질. |
| 가스 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | 무제한 | |
| 액체와 고체의 혼합물 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | <60% |
제어 다이어그램
| 모델 | 회로 | 모델 | 회로 |
| S | ON/OFF, 출력 신호가 없습니다. | CPT | ON/OFF, 출력 4~20mA 신호 |
| 국가 | ON/OFF,출력 수동 접촉 신호 | PCU | 규제, 출력 신호 4~20mA |
| PIU | ON/OFF, 출력 0~1000Ω 신호 | G | ON/OFF,출력 수동 접촉 신호 |
| SP | ON/OFF, 중위 위치 제어 | H | ON/OFF, 출력 수동 접촉 신호 |
