제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP67,CCC, ISO, CE,CNAS
모델 번호: EK-00009
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $150.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000개/주
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
석유 |
소재: |
스테인리스 스틸 |
연결 형상: |
가닥 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
고온 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
물, 기름, 질산, 아세트산 등 |
크기: |
DN15-200 |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
ASME |
사양: |
DN15~200 |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
석유 |
소재: |
스테인리스 스틸 |
연결 형상: |
가닥 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
고온 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
물, 기름, 질산, 아세트산 등 |
크기: |
DN15-200 |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
ASME |
사양: |
DN15~200 |
HS 코드: |
8481804090 |
탄소 스틸 ANSI600lb 플랜지 연결 자동 볼 밸브
제품 설명:
탄소 강철 ANSI600lb 플랜지 연결 자동 볼 밸브/IP67/ 고정 볼 밸브
설명:
플랜지 전기 볼 밸브는 0도에서 90도 각도 범위의 회전 볼 밸브입니다,
밀폐 성능이 좋고, 흐름 용량이 크고, 흐름 저항 계수가 작고, 구조가 간단합니다.
편리한 유지보수, 긴 서비스 수명
스펙트럼
| 전원 공급 | AC220V AV380V DC24V |
| 밸브 크기 | DN15-200 |
| 중간 온도 | -20°C ~ +350°C (+200°C특정 밀폐) |
| 작업 압력 | PN16~PN100 |
| 입력 신호 | 4~20mA |
| 출력 신호 | 4~20mA |
| 연결 | 웨이퍼 |
| 시체 재료 | A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| 좌석 재료 | PTFE (실온), 특수 PPL (고온), 금속 밀폐 (고온) |
| 누출 | ANSIB16.104 5등급의 표준을 준수합니다. |
| 밀봉 종류 | 스프링성 봉쇄, 고온 저항 디지털 폴리스티렌 봉쇄, 단단한 합금 봉쇄 및 산업용 세라믹 봉쇄 |
| 적용 가능한 매체 | 물, 기름, 질소산, 아세트산, 점성 액체, 매물, 강한 산화 매개체 |
| 보호 수준 | IP67 |
| 제조 표준 | JB/T8692-1998 |
| 설계 표준 | GB12237-89 AP16D |
| 플랜지 표준 | JB79 GB9113 ANSI B16.5 JIS B2212 |
| 구조 길이 표준 | GB1221-89 |
| 검사 기준 | JB/T 9092 API598 |

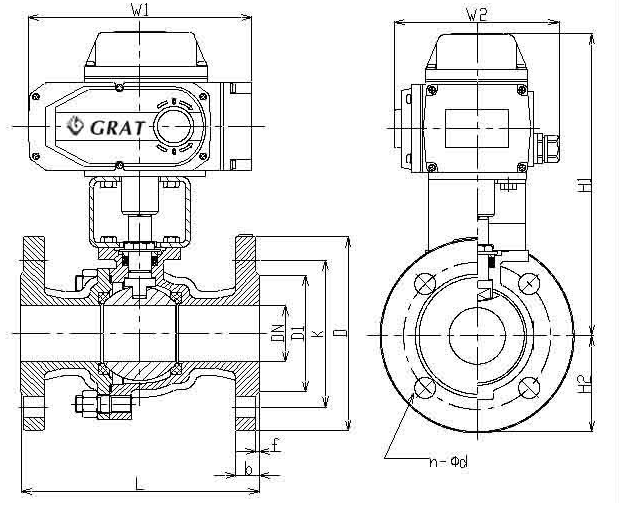

설비 크기 도면
|
DN ((mm) 1.6Mpa |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H1 |
H2 |
W1 |
W2 |
무게 |
|
15 |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
250 |
50 |
196 |
145 |
|
|
20 |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
255 |
55 |
196 |
145 |
|
|
25 |
150 |
115 |
85 |
65 |
4-Φ14 |
16 |
2 |
260 |
60 |
196 |
145 |
|
|
32 |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
270 |
70 |
196 |
145 |
|
|
40 |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
275 |
75 |
196 |
145 |
|
|
50 |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
285 |
85 |
196 |
145 |
|
|
65 |
220 |
180 |
145 |
118 |
4-Φ18 |
20 |
3 |
350 |
95 |
255 |
184 |
|
|
80 |
250 |
195 |
160 |
132 |
8Φ18 |
20 |
3 |
360 |
100 |
255 |
184 |
|
|
100 |
280 |
215 |
180 |
156 |
8Φ18 |
22 |
3 |
370 |
110 |
255 |
184 |
|
|
125 |
320 |
245 |
210 |
184 |
8Φ18 |
22 |
3 |
380 |
125 |
255 |
184 |
|
|
150 |
360 |
280 |
240 |
211 |
8Φ22 |
24 |
3 |
390 |
140 |
255 |
184 |
|
|
200 |
400 |
335 |
295 |
266 |
12-Φ22 |
24 |
3 |
420 |
170 |
255 |
184 |

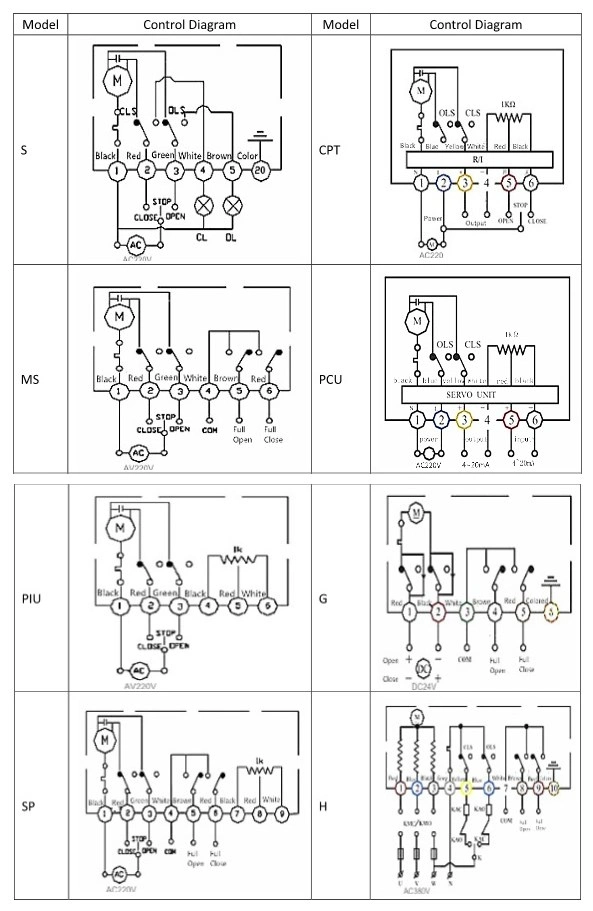

제어 다이어그램
| 모델 | 회로 | 모델 | 회로 |
| S | ON/OFF, 출력 신호가 없습니다. | CPT | ON/OFF, 출력 4~20mA 신호 |
| 국가 | ON/OFF,출력 수동 접촉 신호 | PCU | 규제, 출력 신호 4~20mA |
| PIU | ON/OFF, 출력 0~1000Ω 신호 | G | ON/OFF,출력 수동 접촉 신호 |
| SP | ON/OFF, 중위 위치 제어 | H | ON/OFF, 출력 수동 접촉 신호 |
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
