제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP67,CCC, ISO, CE,CNAS
모델 번호: EK-000036
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $100.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000개/주
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상: |
가닥 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
광산펄프, 석탄펄프, 제지펄프, 물, 석유, 가스. |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
ISO |
크기: |
DN15-250 |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상: |
가닥 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
광산펄프, 석탄펄프, 제지펄프, 물, 석유, 가스. |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
ISO |
크기: |
DN15-250 |
HS 코드: |
8481804090 |

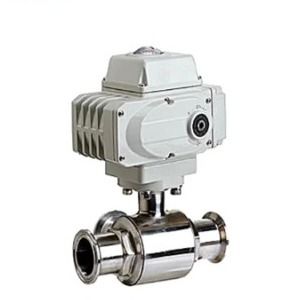

2 위 3 PC 클램프 연결 스테인리스 스틸 전기 볼 밸브
제품 설명:
2 차원 3 PC 클램프 연결 스테인리스 스틸 전기 볼 밸브/IP67/ 고정 볼 밸브
설명:
작은 흐름 조절과 높은 정밀 제어의 성능으로,전기 미니 볼 밸브될 수 있습니다.
통제 제어 신호와 단일 단계 전력작은 흐름에 대한 다양한 규제 요구 사항을 만족시키기 위해
안쪽압력, 흐름, 온도, 액체의 수준 등
스펙트럼
| 밸브 크기 | DN15-DN250 |
| 몸집 등급 | PN1.6MPa |
| 신체 연결 | 웨이퍼, 플랜지 |
| 좌석 종류 | 스테인리스 스틸 이동식 금속 밀봉,PTFE 부드러운 밀봉 |
| 행동 시간 | 30 S ((0-90°) |
| 전원 공급 | AC220V |
| 제어 신호 | 4~20mA 0~5V |
| 출력 신호 | 4~20mA 0~5V |
| 작동 압력 | PN1.6Mpa PN2.5Mpa |
| 중간 온도 | ≤ 350°C |
| 환경 온도 | ≤50°C |
| 흐름 계수 (CV): | 참조를 위해 우리의 웹 사이트에서 데이터를 다운로드하십시오. (특별 흐름 계수는 고객의 요구에 따라 달라집니다.) |
| 적용 가능한 매체 | 광산 펄스, 석탄 펄스, 종이 펄스, 물, 석유, 가스 |
| 죽은 지역 | 00.5% |
| 반복 오류 | 00.5% |
| 시체 재료 | SUS304 SUS316 WCB |

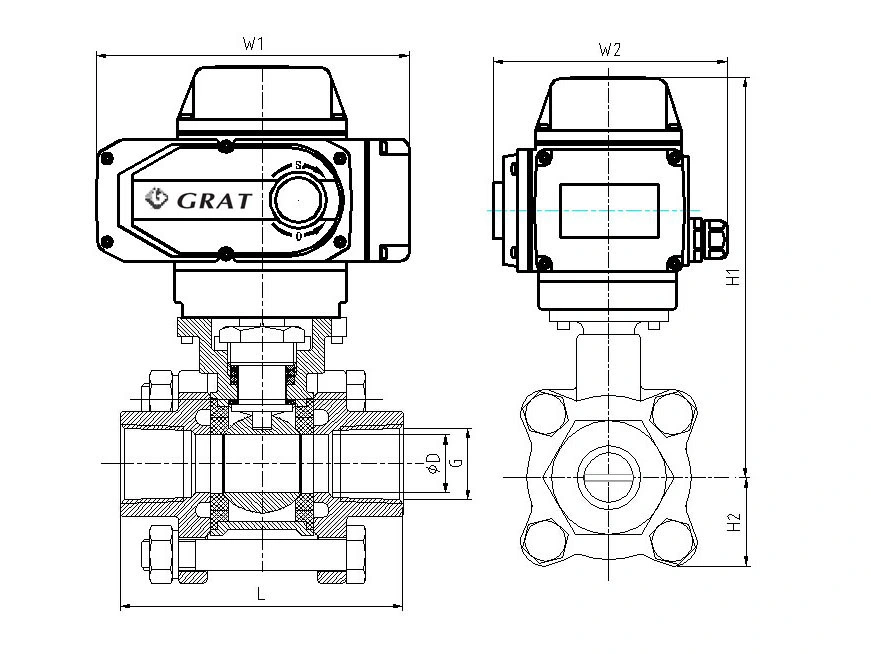

그림과 연결 크기
| 밸브 크기DN ((mm) |
A |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
표준 구조의 재료
| 부분 이름 | 소재 |
| 몸체 | 탄소강 ASTM A216 WCC |
| 몸의 부피 | 고 크롬 강철 ASTM A532 III급 A형 |
| "V" 공 | 고 크롬 강철 ASTM A532 III급 A형 |
| 봉인 고리 | 고 크롬 강철 ASTM A532 III급 A형 |
| 고정 봉인 고리 | 탄소강 ASTM A105 |
| 라잉 보호기 | 고 크롬 강철 ASTM A532 III급 A형 |
| 류류 | 44oC58Rc |
| 주동축 | 17-4PH Cond.H1025 |
| 주동축 | 17-4PH Cond.H1025 |
| 핀 | 탄소 강철, 진크화 |
| 가스켓 | 스테인리스 스틸의 그래피트 실 |
| 포장 | PTFE, 채우기 탄소 |
| 포장 상자 반지 및 보호 | 316 SST |
| 볼트 | SA-193-B7 |
| 견과류 | SA-194-2H |
| 고정 링 볼트 및 잠금 | 316 SST |
| (선택) 밀폐 반지 부착 | PSZ 세라믹 |
| "V"공 (선택) | PSZ 세라믹 |
최대 허용 누출량
| 밸브 크기 DN ((mm) | 금속 좌석 | 부드러운 좌석 |
| 15 | 1.1ml/min | 0.12ml/min |
| 20 | 1.5ml/min | 0.16ml/min |
| 25 | 2.0ml/min | 0.20ml/min |
| 32 | 2.4ml/min | 0.24ml/min |
| 40 | 3.0ml/min | 0.30ml/min |
| 50 | 30.8ml/min | 0.38ml/min |
| 65 | 5.2ml/min | 0.52ml/min |
| 80 | 6.2ml/min | 00.62ml/min |
| 100 | 70.6ml/min | 00.76ml/min |
| 125 | 90.6ml/min | 0.96ml/min |
| 150 | 12.0ml/min | 1.20ml/min |
| 200 | 15.4ml/min | 10.54ml/min |
| 250 | 19.2ml/min | 10.92ml/min |

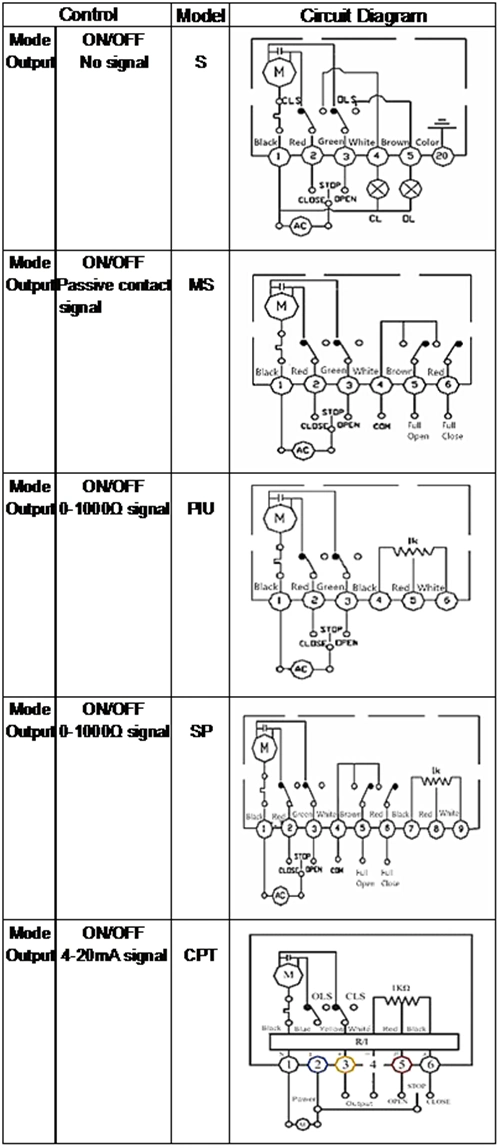

제어 다이어그램
