제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP67,CCC, ISO, CE, TUV
모델 번호: EV-000063
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $100.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000pcs/월
브랜드 이름: |
GRAT |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상 :: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
광산펄프, 석탄펄프, 제지펄프, 물, 석유, 가스. |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
CE, ISO, Sil, RoHS |
크기: |
DN15~250 |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상 :: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
광산펄프, 석탄펄프, 제지펄프, 물, 석유, 가스. |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
CE, ISO, Sil, RoHS |
크기: |
DN15~250 |
HS 코드: |
8481804090 |
스테인리스 스틸 직선 래트형 소 흐름 제어 전기 볼 밸브
제품 설명:
크래트 작은 흐름 제어 전기 볼 밸브 / 스테인리스 스틸 / 고정 볼 밸브
설명:
작은 흐름 제어 밸브는 제어 신호와 단일 단계 전원을 입력하여 작동을 제어 할 수 있습니다
압력, 흐름, 온도 및 액체의 수준에서 작은 흐름에 대한 다양한 조절 요구를 충족시킵니다.
이 밸브는 특히 작은 흐름과 높은 정밀 제어의 다양한 분야에 적합합니다.
사양:
| 밸브 크기 | DN15-DN250 |
| 몸집 등급 | PN1.6MPa |
| 신체 연결 | 웨이퍼, 플랜지 |
| 좌석 종류 | 스테인리스 스틸 이동식 금속 밀봉,PTFE 부드러운 밀봉 |
| 행동 시간 | 30 S ((0-90°) |
| 전원 공급 | AC220V |
| 제어 신호 | 4~20mA 0~5V |
| 출력 신호 | 4~20mA 0~5V |
| 작동 압력 | PN1.6Mpa PN2.5Mpa |
| 중간 온도 | ≤ 350°C |
| 환경 온도 | ≤50°C |
| 흐름 계수 (CV): | 참조를 위해 우리의 웹 사이트에서 데이터를 다운로드하십시오. |
| 적용 가능한 매체 | 광산 펄스, 석탄 펄스, 종이 펄스, 물, 석유, 가스 |
| 죽은 지역 | 00.5% |
| 반복 오류 | 00.5% |
| 시체 재료 | SUS304 SUS316 WCB |

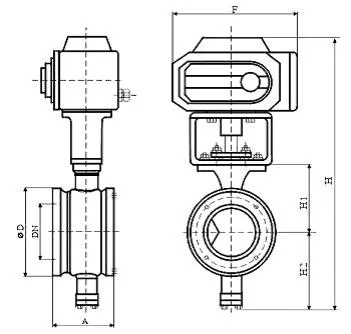

그림과 연결 크기
|
밸브 크기 DN ((mm) |
A |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
제어 다이어그램
| 모델 | 회로 | 모델 | 회로 |
| S | ON/OFF, 출력 신호가 없습니다. | CPT | ON/OFF, 출력 4~20mA 신호 |
| 국가 | ON/OFF,출력 수동 접촉 신호 | PCU | 규제, 출력 신호 4~20mA |
| PIU | ON/OFF, 출력 0~1000Ω 신호 | G | ON/OFF,출력 수동 접촉 신호 |
| SP | ON/OFF, 중위 위치 제어 | H | ON/OFF, 출력 수동 접촉 신호 |
포장 및 운송
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
