제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP67,CCC, ISO, CE, TUV
모델 번호: EV-000057
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $150.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000pcs/월
브랜드 이름: |
GRAT |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상 :: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
고온 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
광산펄프, 석탄펄프, 제지펄프, 물, 석유, 가스. |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
CE, ISO, Sil, RoHS |
크기: |
Dn15~500 |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상 :: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
고온 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
광산펄프, 석탄펄프, 제지펄프, 물, 석유, 가스. |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
CE, ISO, Sil, RoHS |
크기: |
Dn15~500 |
HS 코드: |
8481804090 |
스테인레스 스틸 직선형 금속 좌석 모터 제어 밸브
제품 설명:
금속 좌석 모터 제어 밸브/ 스테인레스 스틸/ 고정 볼 밸브
설명:
이 전기 제어 밸브는 높은 고도와 함께 산업 매체의 흐름을 조절하고 차단하는 장치입니다.
공기 공급이 없는 상태에서 가려질 수 있는 저항성 및 자정성 요구 사항. (광산 직물, 종이 직물)
사양:
|
밸브 크기 |
DN15-DN350 (((더 큰 지름 밸브의 자세한 데이터를 위해 저희에게 연락하십시오) |
|
시체 등급 |
PN1.6~6.4MPa, |
|
끝 연결 |
웨이퍼, 플랜지 |
|
밀봉 종류 |
금속 좌석 |
|
행동 시간 |
15~120S ((0-90°) |
|
전원 공급 |
AC220V,AC 380V,DC 24V |
|
입력 신호 |
4~20mA 0~5V |
|
출력 신호 |
4~20mA 0~5V |
|
임시 |
≤ 350oC |
|
대기 온도 |
-30~60oC |
|
흐름 계수 (CV): |
참조를 위해 우리의 웹 사이트에서 데이터를 다운로드하십시오. (특별 흐름 계수는 고객의 요구 사항에 달려 있습니다.) |
|
적용 가능한 매체 |
광산 펄프, 석탄 펄프, 종이 펄프, 물, 석유, 가스 |
|
죽은 지역 |
00.5% |
|
반복성 오류 |
00.5% |
|
시체 재료 |
WCB, SS304, SS316, SS316L |
|
좌석 재료 |
SS304, SS316, SS316L |
|
정비 재료 |
SS304, SS316, SS316L |
|
제조 표준 |
GB/T 122387-89 |
|
플랜지 표준 |
GB9113-2000, GB17241.6-1998 |
|
구조 표준 |
GB12221-89 |
|
검사 표준 |
GB/T 13927-92 |

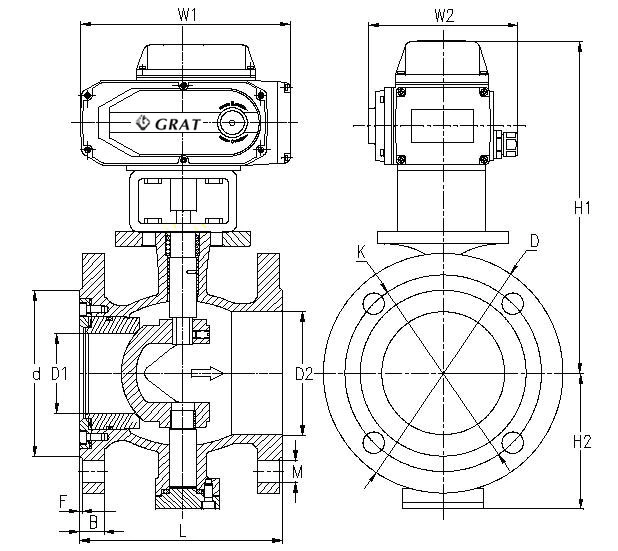

설비 규모
|
DN ((mm) |
D1 |
D2 |
d |
K |
D |
M |
B |
F |
L |
H1 |
H2 |
W1 |
W2 |
무게 |
|
15 |
15 |
28 |
45 |
65 |
95 |
4-Φ14 |
14 |
2 |
102 |
290 |
55 |
196 |
145 |
|
|
20 |
15 |
28 |
55 |
75 |
105 |
4-Φ14 |
14 |
2 |
102 |
300 |
60 |
196 |
145 |
|
|
25 |
20 |
40 |
66 |
85 |
115 |
4-Φ14 |
14 |
2 |
102 |
310 |
65 |
196 |
145 |
|
|
32 |
25 |
46 |
78 |
100 |
135 |
4-Φ18 |
16 |
2 |
114 |
320 |
75 |
196 |
145 |
|
|
40 |
32 |
54 |
85 |
110 |
145 |
4-Φ18 |
16 |
2 |
114 |
330 |
80 |
196 |
145 |
|
|
50 |
40 |
65 |
100 |
125 |
160 |
4-Φ18 |
16 |
2 |
124 |
340 |
85 |
196 |
145 |
|
|
65 |
50 |
80 |
120 |
145 |
180 |
4-Φ18 |
18 |
2 |
145 |
350 |
100 |
196 |
145 |
|
|
80 |
65 |
100 |
135 |
160 |
195 |
8-Φ18 |
20 |
2 |
165 |
360 |
105 |
196 |
145 |
|
|
100 |
80 |
110 |
155 |
180 |
215 |
8-Φ18 |
20 |
2 |
194 |
420 |
115 |
196 |
145 |
|
|
125 |
100 |
135 |
185 |
210 |
245 |
8-Φ18 |
22 |
3 |
210 |
430 |
130 |
255 |
184 |
|
|
150 |
125 |
165 |
210 |
240 |
280 |
8-Φ23 |
24 |
3 |
229 |
450 |
150 |
255 |
184 |
|
|
200 |
160 |
205 |
265 |
295 |
335 |
12-Φ23 |
26 |
3 |
243 |
480 |
175 |
255 |
184 |
|
|
250 |
210 |
260 |
320 |
355 |
405 |
12-Φ26 |
30 |
3 |
297 |
520 |
220 |
255 |
184 |
|
|
300 |
250 |
322 |
375 |
410 |
460 |
12-Φ26 |
30 |
3 |
340 |
600 |
250 |
255 |
184 |
|
|
350 |
300 |
365 |
435 |
470 |
520 |
16-Φ26 |
34 |
3 |
422 |
630 |
280 |
255 |
184 |

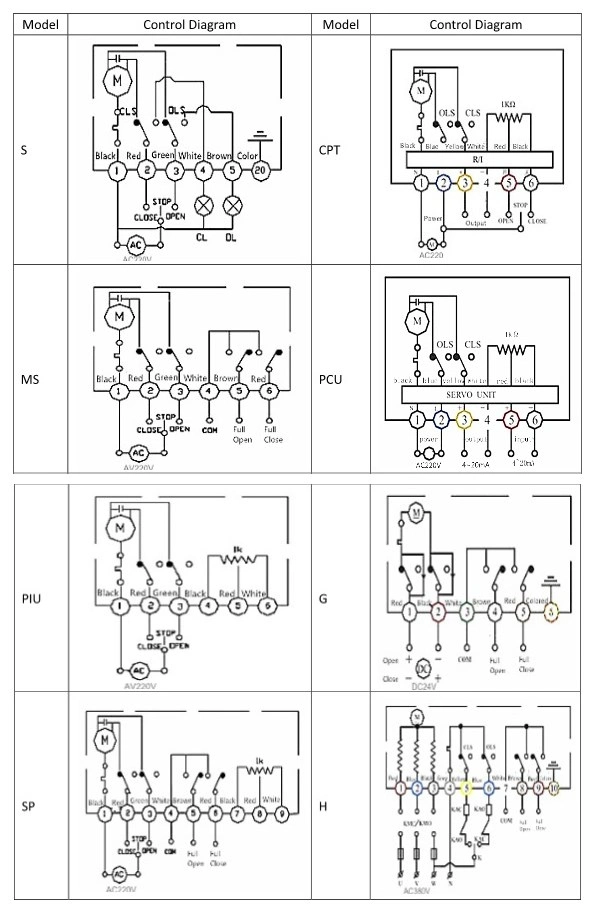

제어 다이어그램
| 모델 | 회로 | 모델 | 회로 |
| S | ON/OFF, 출력 신호가 없습니다. | CPT | ON/OFF, 출력 4~20mA 신호 |
| 국가 | ON/OFF,출력 수동 접촉 신호 | PCU | 규제, 출력 신호 4~20mA |
| PIU | ON/OFF, 출력 0~1000Ω 신호 | G | ON/OFF,출력 수동 접촉 신호 |
| SP | ON/OFF, 중위 위치 제어 | H | ON/OFF, 출력 수동 접촉 신호 |
포장 및 운송
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
