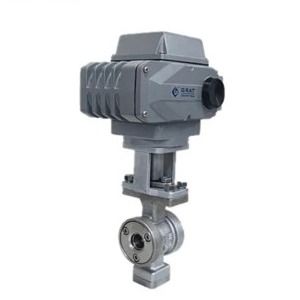

AC220V 소형 흐름 스테인리스 스틸 전기 조절 볼 밸브
제품 설명:
소형 흐름 전기 조절 볼 밸브/ 스테인리스 스틸 / 고정 볼 밸브
설명:
작은 흐름 제어 밸브는 제어 신호와 단일 단계 전원을 입력하여 작동을 제어 할 수 있습니다
압력, 흐름, 온도 및 액체의 수준에서 작은 흐름에 대한 다양한 조절 요구를 충족시킵니다.
이 밸브는 특히 작은 흐름과 높은 정밀 제어의 다양한 분야에 적합합니다.
사양:
| 밸브 크기 | DN15-DN250 |
| 몸집 등급 | PN1.6MPa |
| 신체 연결 | 웨이퍼, 플랜지 |
| 좌석 종류 | 스테인리스 스틸 이동식 금속 밀봉,PTFE 부드러운 밀봉 |
| 행동 시간 | 30 S ((0-90°) |
| 전원 공급 | AC220V |
| 제어 신호 | 4~20mA 0~5V |
| 출력 신호 | 4~20mA 0~5V |
| 작동 압력 | PN1.6Mpa PN2.5Mpa |
| 중간 온도 | ≤ 350°C |
| 환경 온도 | ≤50°C |
| 흐름 계수 (CV): | 참조를 위해 우리의 웹 사이트에서 데이터를 다운로드하십시오. |
| 적용 가능한 매체 | 광산 펄스, 석탄 펄스, 종이 펄스, 물, 석유, 가스 |
| 죽은 지역 | 00.5% |
| 반복 오류 | 00.5% |
| 시체 재료 | SUS304 SUS316 WCB |

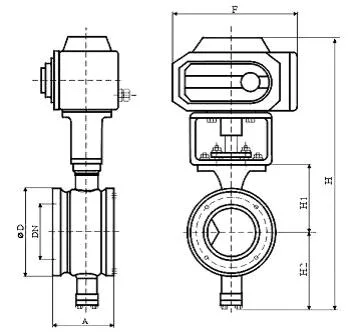

그림과 연결 크기
|
밸브 크기 DN ((mm) |
A |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |

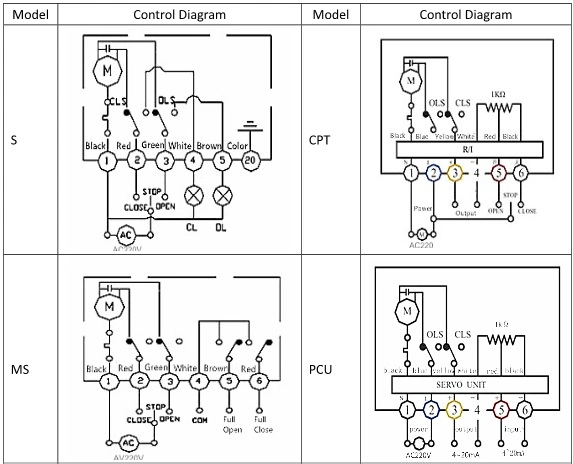

제어 다이어그램
| 모델 | 회로 | 모델 | 회로 |
| S | ON/OFF, 출력 신호가 없습니다. | CPT | ON/OFF, 출력 4~20mA 신호 |
| 국가 | ON/OFF,출력 수동 접촉 신호 | PCU | 규제, 출력 신호 4~20mA |
포장 및 운송
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
