제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP67,CCC, ISO, CE,CNAS
모델 번호: EDN15-250
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $150.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000개/주
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
Pn1.6MPa Pn2.5MPa |
채널: |
곧은 쓰루 타입 |
종류: |
유연한 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도 |
밸브 크기: |
DN15-250 |
실링 소재: |
스테인리스 스틸 이동식 금속 봉쇄 |
운영 압력: |
Pn1.6MPa, Pn2.5MPa |
적용 가능한 매체: |
광산 펄프, 석탄 펄프, 제지 펄프, 물, 기름 |
구조: |
유연한 볼 밸브 |
기능: |
블로우다운 밸브 |
표준: |
DIN |
전원 공급: |
AC220V |
시체 재료: |
SUS304 SUS316 Wcb |
본체 연결: |
웨이퍼, 플랜지 |
신체 등급: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
Pn1.6MPa Pn2.5MPa |
채널: |
곧은 쓰루 타입 |
종류: |
유연한 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도 |
밸브 크기: |
DN15-250 |
실링 소재: |
스테인리스 스틸 이동식 금속 봉쇄 |
운영 압력: |
Pn1.6MPa, Pn2.5MPa |
적용 가능한 매체: |
광산 펄프, 석탄 펄프, 제지 펄프, 물, 기름 |
구조: |
유연한 볼 밸브 |
기능: |
블로우다운 밸브 |
표준: |
DIN |
전원 공급: |
AC220V |
시체 재료: |
SUS304 SUS316 Wcb |
본체 연결: |
웨이퍼, 플랜지 |
신체 등급: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |

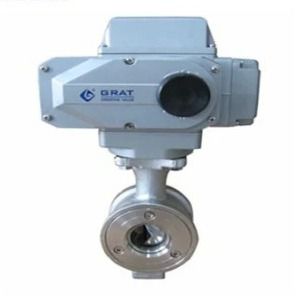

스테인리스 스틸 플랜지 연결 금속 좌석 전기 제어 볼 밸브
제품 설명:
스테인리스 스틸 플랜지 연결 금속 좌석 전기 제어 볼 밸브/IP67/유연 볼 밸브
설명:
스펙트럼
| 밸브 크기 | DN15-DN250 |
| 시체 등급 | PN1.6MPa |
| 신체 연결 | 웨이퍼, 플랜지 |
| 좌석 종류 | 스테인리스 스틸 이동식 금속 밀봉,PTFE 부드러운 밀봉 |
| 시체 재료 | SUS304 SUS316 WCB |
| 플러그 재료 | SUS304 SUS316 WCB |
| 행동 시간 | 30S ((0-90°) |
| 전원 공급 | AC 220V |
| 제어 신호 | 4~20mA 0~5V |
| 출력 신호 | 4~20mA 0~5V |
| 작동 압력 | PN1.6Mpa PN2.5Mpa |
| 중간 온도 | ≤ 350oC |
| 환경 온도 | ≤50oC |
| 흐름 계수 (CV) | 참조를 위해 우리의 웹 사이트에서 데이터를 다운로드하십시오. |
| 적용 가능한 매체 | 광산 펄프, 석탄 펄프, 종이 펄프, 물, 석유, 가스 |
| 죽은 지역 | 00.5% |
| 반복성 오류 | 00.5% |

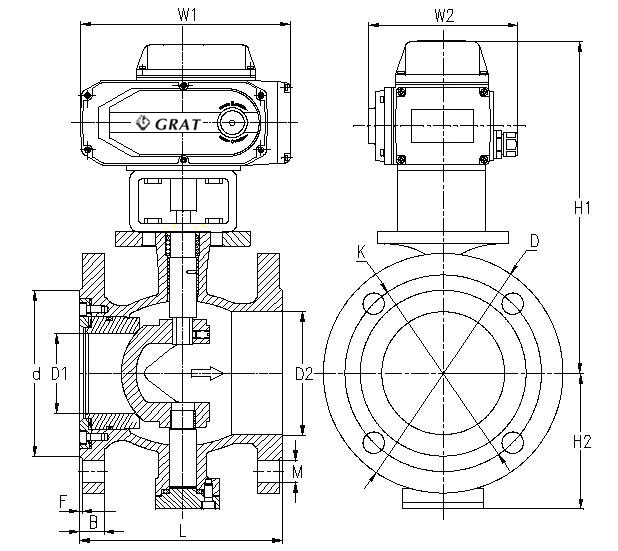

설비 규모
| 몸집 크기 DN ((mm) | A |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
최대 허용 누출량
| DN 몸 크기 (mm) | 금속 좌석 | 부드러운 좌석 |
| 15 | 1.1ml/min | 0.12ml/min |
| 20 | 1.5ml/min | 0.16ml/min |
| 25 | 2.0ml/min | 0.20ml/min |
| 32 | 2.4ml/min | 0.24ml/min |
| 40 | 3.0ml/min | 0.30ml/min |
| 50 | 30.8ml/min | 0.38ml/min |
| 65 | 5.2ml/min | 0.52ml/min |
| 80 | 6.2ml/min | 00.62ml/min |
| 100 | 70.6ml/min | 00.76ml/min |
| 125 | 90.6ml/min | 0.96ml/min |
| 150 | 12.0ml/min | 1.20ml/min |
| 200 | 15.4ml/min | 10.54ml/min |
| 250 | 19.2ml/min | 10.92ml/min |
전기 제어 밸브의 실행 표준e
| 제조 표준 | GB/T 122387-89 |
| 플랜지 표준 | GB9113-2000,GB17241.6-1998 |
| 구조 길이 표준 | GB12221-89 |
| 검사 기준 | GB/T 13927-92 |

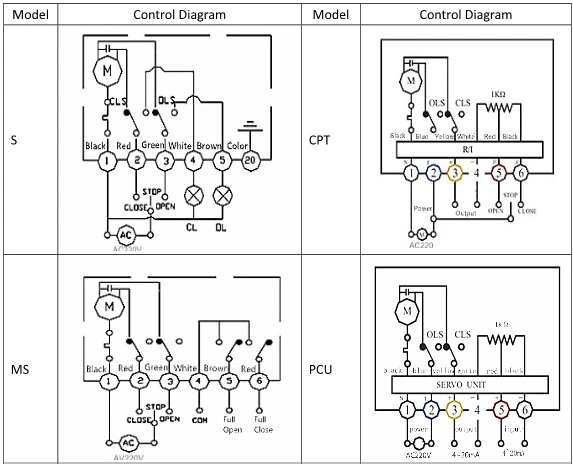

제어 다이어그램
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
