Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: CCC, ISO, CE、CNAS
모델 번호: EV-0000183
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $200.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000개/주
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
WCB |
연결 형상: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
고온 |
적용: |
공업용 용도, 물 공업용 용도 |
사양: |
Dn15~500 |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
CE, ISO, Sil, RoHS |
크기: |
DN15-250 |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
최소 주문 수량: |
1 PC |
원래 장소: |
중국 후베이성 우한 |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
WCB |
연결 형상: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
고정된 볼 밸브 |
온도: |
고온 |
적용: |
공업용 용도, 물 공업용 용도 |
사양: |
Dn15~500 |
구조: |
고정된 볼 밸브 |
기능: |
바이패스 밸브 |
표준: |
CE, ISO, Sil, RoHS |
크기: |
DN15-250 |
HS 코드: |
8481804090 |
WCB 플랜지 연결 고온 단형 전기 볼 밸브
제품 설명:
WCB 플랜지 연결 단형 전기 볼 밸브/IP67/ 고정 볼 밸브
설명:
스펙트럼
| 전원 공급 | AC220V |
| 몸 크기 | DN15-250 |
| 중간 온도 | -80°C~160°C (결결 없이) |
| 작동 압력 | PN1.0~2.5MPa |
| 액션 모드 | 4-20mA 신호 입력 피드백, 0-90° 회전 |
| 행동 시간 | 4~30S |
| 신체 연결 | 플랜지 |
| 시체 재료 | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| 밀폐된 재료 | PTFE |
| 액추에이터 재료 | 알루미늄 합금 |
| 적용 가능한 매체 | 산, 알칼리, 소금, 염소 가스, 증기, 소스 물, 광산 소재 및 종이직물, 액바 레지아, 산화물, 감소 물질, 부식성 화학 액체 |

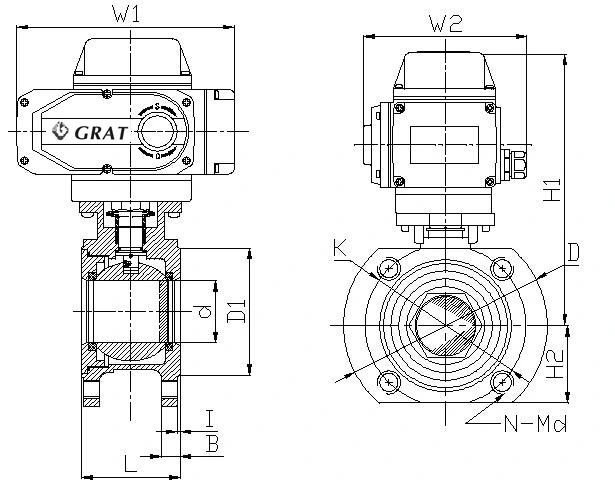

설치 도면
|
크기 MPa DN |
C | D | D1 | D2 | Z-d | f | b | |
| 15 | 1.0 | 132 | 95 | 65 | 45 | 4-14 | 2 | 14 |
| 1.6 | 132 | 95 | 65 | 45 | 4-14 | 2 | 15 | |
| 20 | 1.0 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 |
| 1.6 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 | |
| 25 | 1.0 | 150 | 115 | 85 | 65 | 4-14 | 2 | 16 |
| 1.6 | 150 | 115 | 85 | 65 | 4-18 | 3 | 16 | |
| 32 | 1.0 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 |
| 1.6 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 | |
| 40 | 1.0 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 |
| 1.6 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 | |
| 50 | 1.0 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 |
| 1.6 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 | |
| 65 | 1.0 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 |
| 1.6 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 | |
| 80 | 1.0 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 |
| 1.6 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 | |
| 100 | 1.0 | 280 | 215 | 180 | 155 | 4-18 | 3 | 22 |
| 1.6 | 280 | 215 | 180 | 155 | 4-18 | 3 | 24 | |
| 125 | 1.0 | 320 | 245 | 210 | 185 | 4-18 | 3 | 24 |
| 1.6 | 320 | 245 | 210 | 185 | 4-18 | 3 | 26 | |
| 150 | 1.0 | 360 | 280 | 240 | 210 | 8-23 | 3 | 24 |
| 1.6 | 360 | 280 | 240 | 210 | 8-23 | 3 | 28 | |
| 200 | 1.0 | 400 | 335 | 295 | 265 | 8-23 | 3 | 26 |
| 1.6 | 400 | 335 | 295 | 265 | 8-23 | 3 | 30 | |
| 250 | 1.0 | 450 | 405 | 350 | 320 | 12-23 | 4 | 28 |
| 1.6 | 450 | 405 | 355 | 320 | 12-23 | 4 | 30 | |
주요 부품의 재료
| 부분 이름 | 몸체 | 모트 | 포장 상자 | 신장 반지 | 좌석 | 포장 | 스플래너 |
|
소재 상표 |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP | FEP |
WCB
|
적용 가능한 채널 매체
| 중간 상태 | 중간 온도 | 중압 | 중간 특성 | 중간 농도 | 중간 이름 |
| 액체 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | 무제한 | 산, 알칼리, 소금, 염소, 증기, 소스 물, 광산 소재, 종이 소재, 아쿠아 레지아, 산화물, 감소 물질. |
| 가스 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | 무제한 | |
| 액체와 고체의 혼합물 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | <60% |

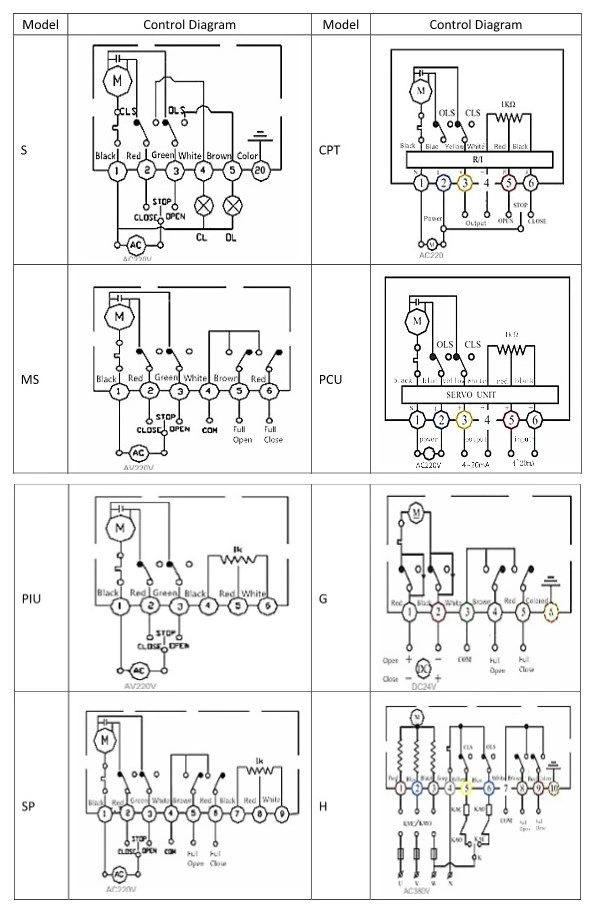

제어 다이어그램
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
