금속 밀폐 V-노치 공기 제어 밸브
제품 설명:
금속 밀폐 V-노치 공기 제어 밸브/압기/금속 밀폐
설명:
디스크에 V-notch 절단 반으로 회전 할 수 있습니다. 금속 밀폐와 대응하여 섬유를 절단하고 블록을 방지하기 위해 절단 힘을 생성합니다.이 밸브는 진흙과 섬유 매체 및 최소한의 매체를 포함하는悬浮 고체에 특히 적합합니다.
The Innovative & improved metal seal valve has the sealed surface of flange without screw hole to enhance the sealing strength which can effectively avoid the danger of surface leakage for the metal sealed valve's flange surface.
기압 피스톤 액추에이터는 스프링형과 스프링 없는 타입으로 나뉘어 있습니다.밸브가 오류로 완전히 열거나 닫아야 할 경우 스프링 유형으로 장착됩니다 (스프링의 긴장 회복)고장 상태에서 위치를 유지하는 것이 필요할 때 스프링 유형이 없습니다.그것은 주로 실린더 몸 스프링 피스톤 피스톤 막대 앞과 뒷 실린더 헤드 래크 출력 샤프트와 다른 구성 요소로 구성됩니다.
전기 조절기 및 공기 압력 절감 밸브를 장착하면 0.4-0.7mpa 공기 소스에 의해 조절 작업이 수행 될 수 있습니다.
The signal of industrial automation control system can be received by electrical regulator to accurately control the valve opening so as to achieve the control of flow temperature pressure and other different process parameters.

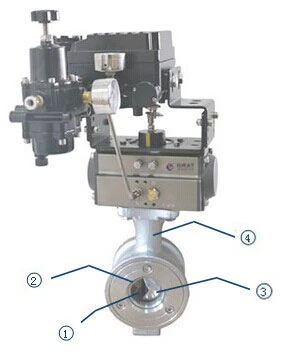

(1) 밸브 좌석과 디스크의 가위 모양 섹션은 파이프 라인 내의 모든 종류의 불순물을 쉽게 절단하여 파이프 라인의 원활한 흐름을 효과적으로 보장합니다.
(2) 스텔라이트 밀폐 반지, 최대 350oC까지의 고온 저항성
(3) 고정 된 볼 밸브 줄기 볼 코어 통합은 기계적 반환 오류 회전 오류 ≤0.5%의 문제를 효과적으로 해결합니다.
(4) 독특한 긴 줄기 체구 구조는 작동 장치와 높은 온도 매체 사이의 거리를 효과적으로 증가시키고 더 나은 열 방출 성능을 제공합니다.
스펙트럼
| 명목 압력 | DN15~DN350 |
| 액체 온도 | -30oC ~ 350oC |
| 명목 압력 | PN1.6-2.5MPa |
| 적당한 액체 | 스텔라이트 밀폐 고리: 광석 펄프와 매립 용품 종이 펄프에 적합합니다. |
| 공기 출력 압력 | 0.4~0.7MPa |
| 액추에이터의 밀폐 재료 | 금속 고무 |
| 액추에이터의 재료 | 알루미늄 합금 |
| 연결 유형 | 웨이퍼 플랜지 내부 가닥 |
| 흐름 특성 | 대략적인 eq% |
| 시체 재료 | SUS304,SUS316,WCB |
| 디스크 재료 | SUS304,SUS316 |
| 밸브 밀폐 재료 | 스테일라이트 |
| 포장 | 그래피트 |
| 제조 표준 | JB/T8692-199 |
| 공 밸브 설계 표준 | GB12237-89 AP16D |
| 검사 및 시험 표준 | JB/T 9092 API598 |
열기/ 닫기 위한 가스 부피
| 공기 실린더 크기 | 오픈 ((L) | 꽉 꽉 |
| 50 | 0.11 | 0.15 |
| 65 | 0.22 | 0.24 |
| 75 | 0.3 | 0.35 |
| 85 | 0.45 | 0.48 |
| 95 | 0.5 | 0.55 |
| 110 | 0.7 | 0.7 |
| 125 | 1.6 | 1.6 |
| 140 | 2.3 | 2.1 |
| 160 | 3.5 | 3 |
| 190 | 5.9 | 5.9 |
| 210 | 7.6 | 7.5 |
| 240 | 11 | 9 |
| 270 | 17 | 14 |
| 300 | 23.5 | 28 |
| 350 | 34 | 40 |
| 400 | 58 | 58 |

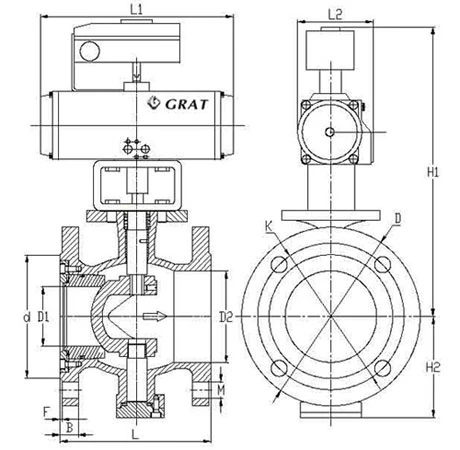

그림과 연결 크기
| 크기 DN |
인치 | D | D1 | D2 | d | K | M | L | B | F | H1 | H2 | L1 | L2 |
| 15 | 1/2인치 | 95 | 15 | 28 | 45 | 65 | 4*Φ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 |
| 20 | 3/4인치 | 105 | 15 | 28 | 55 | 75 | 4*Φ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 |
| 25 | 1" | 115 | 20 | 40 | 66 | 85 | 4*Φ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 |
| 32 | 1.2 | 135 | 25 | 46 | 78 | 100 | 4*Φ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 |
| 40 | 1.5" | 145 | 32 | 54 | 85 | 110 | 4*Φ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 |
| 50 | 2" | 160 | 40 | 65 | 100 | 125 | 4*Φ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 |
| 65 | 2.5" | 180 | 50 | 80 | 120 | 145 | 4*Φ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 |
| 80 | 3" | 195 | 65 | 100 | 135 | 160 | 8*Φ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 |
| 100 | 4인치 | 215 | 80 | 110 | 155 | 180 | 8*Φ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 |
| 125 | 5인치 | 245 | 100 | 135 | 185 | 210 | 8*Φ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 |
| 150 | 6인치 | 280 | 125 | 165 | 210 | 240 | 8*Φ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 |
| 200 | 8인치 | 335 | 160 | 205 | 265 | 295 | 12*Φ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 |
| 250 | 10인치 | 405 | 210 | 260 | 320 | 355 | 12*Φ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 |
| 300 | 12인치 | 460 | 250 | 322 | 375 | 410 | 12*Φ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 |
| 350 | 14인치 | 520 | 300 | 365 | 435 | 470 | 16*Φ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |

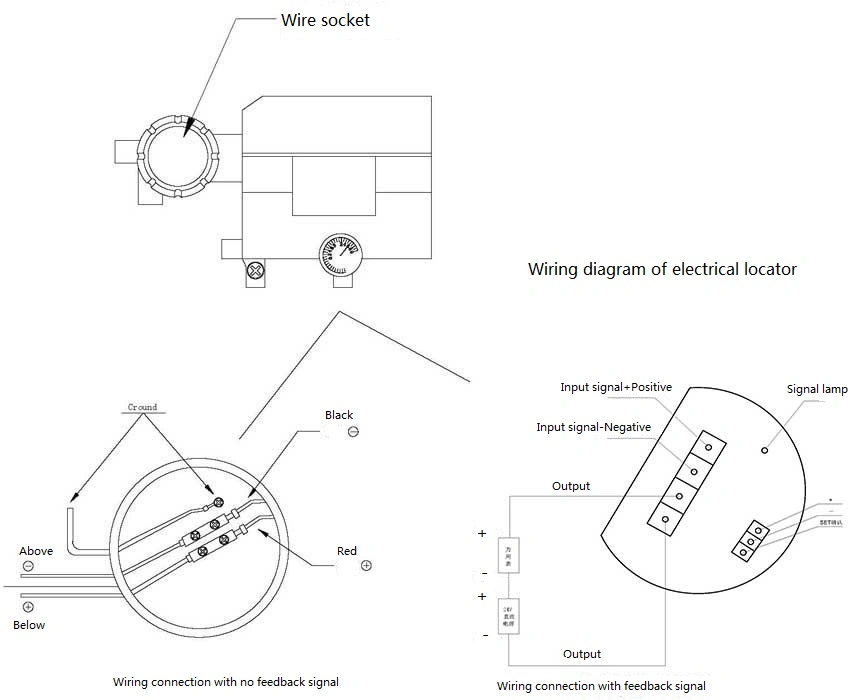

정제형의 배선 도표
포장 및 운송
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
