제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: CCC, ISO, CE
모델 번호: AB 시리즈
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $300.00-1000.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000pcs/월
브랜드 이름: |
GRAT |
인증서: |
CCC/ISO/CE |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
힘: |
영적인 |
압력: |
고기압 |
작업 온도: |
정상 온도 |
소재: |
스테인리스 스틸 |
HS 코드: |
8537109090 |
브랜드 이름: |
GRAT |
인증서: |
CCC/ISO/CE |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
힘: |
영적인 |
압력: |
고기압 |
작업 온도: |
정상 온도 |
소재: |
스테인리스 스틸 |
HS 코드: |
8537109090 |

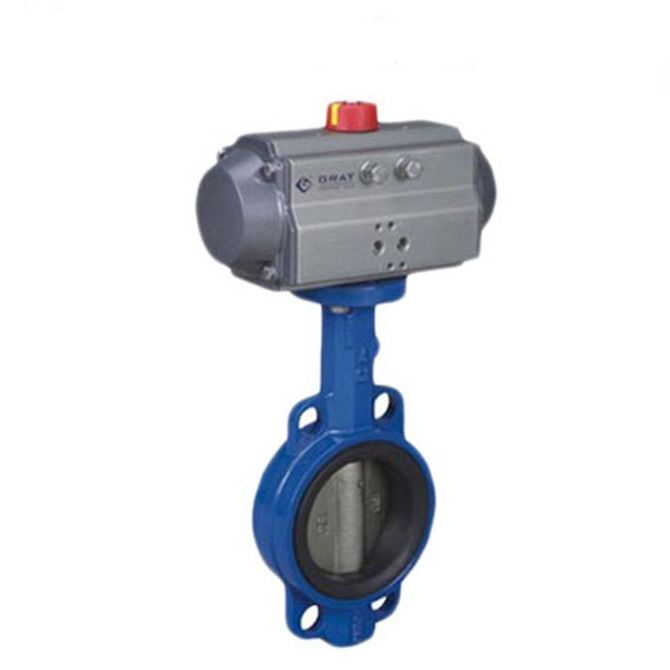

DN300 Pn16 에포시 코팅 유연 철 웨이퍼 Pneumatic Butterfly Valve
제품 설명:
DN300 Pn16 에포시 코팅 유연 철 웨이퍼 Pneumatic Butterfly Valve/Normal Temperature/ 고압
설명:
간단한 구조와 가벼운 무게 빠른 개척 속도 공기 웨이퍼 스위치 나비 밸브로 구성됩니다
피스톤 타입 실린더와 웨이퍼 타입 나비 밸브와 스프링 리턴 밸브가 지원할 수 있습니다.
자동 재설정 기능 (공기가 열리고 닫히는) 에 대한 공기와 전원이 끊어진 경우.
이 제품은 산업 파이프 라인 분야에 널리 적용됩니다.
수처리 석유화학 전력

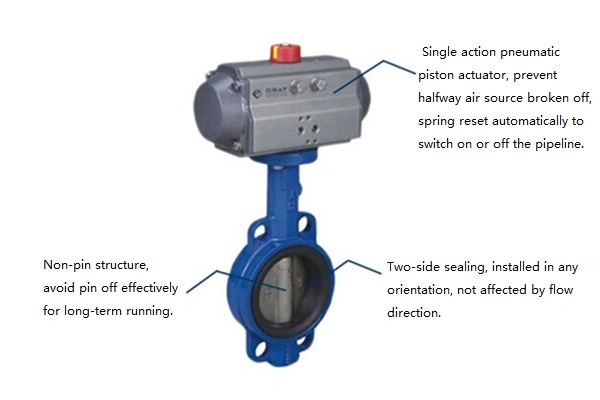

* 기압 피스톤 액추에터는 스프링 타입과 스프링 없는 타입으로 나뉘어 있습니다.
고장 상태에서 완전히 열거나 닫아야하는 경우 스프링 유형으로 장착되어 있습니다.
스프링) 에서 오류 상태에서 위치를 유지하는 것이 필요할 때 스프링 유형이 없습니다.
실린더 바디 스프링 피스톤 피스톤 막대기 앞 및 뒷 실린더 헤드 래크 출력 샤프트 및
다른 부품
* 이동 제한 스위치 소레노이드 밸브 필터 압력 절감 밸브 및 기타 액세서리로 장착되어 있으며
0.4-0.7mpa 공기 출력 스위치 작업이 실현 될 수 있습니다.
* 산업 자동화 제어 시스템의 스위치 신호를 정확하게 밸브를 제어 할 수 있습니다
유동 온도 압력 및 다른 다른 프로세스 매개 변수를 제어 할 수 있도록 개방합니다.
특징:
* 작은 부피와 가벼운 무게는 분해 및 유지 관리에 쉽고 모든 위치에 설치 할 수 있습니다.
* 압력 감소가 적고 유동량이 크다
* 작은 작동 토크 에너지 절감
* 선형 흐름 특성, 우수한 조절 성능
* 단순하고 컴팩트한 구조
* 긴 사용 기간 좋은 밀폐 성능
스펙트럼
| 명목 지름 | DN50~DN600 |
| 중간 온도 | -30oC~180oC |
| 명목 압력 | PN1.6-2.5MPa |
| 적당한 매개체 | 가스 액체 |
| 가스 공급의 압력 | 0.4~0.7MPa |
| 액추에이터의 밀봉 | 플루오라우머 |
| 액추에이터의 재료 | 알루미늄 합금 |
| 연결 유형 | 웨이퍼 |
| 제어 모드 | 켜고 끄는 쪽으로 |
| 시체 재료 | SUS304,SUS316,WCB,QT450-10 |
| 디스크 재료 | SUS304,SUS316,WCB,QT450-10V |
| 밸브 좌석 밀폐 재료 | PTFE,EPDM 등 |
| 포장재료 | 그래피트 |
| 제조 표준 | JB/T8692-199 |
| 디자인 및 제품 표준 | GB12237-89 AP16D |
| 검사 및 시험 표준 | JB/T 9092 API598 |

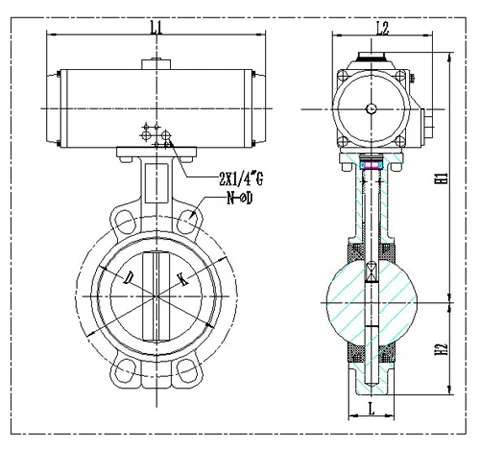

그림과 연결 크기
| DN/mm | 실린더 지름 Φ |
D | K | L | L1 | L2 | H2 | H1 | 4*ΦD |
| 50 | 75 | 92 | 125 | 42.6 | 206 | 103 | 70 | 260 | 4-Φ18 |
| 65 | 83 | 106 | 145 | 45.6 | 262 | 109 | 76 | 243 | 4-Φ18 |
| 80 | 92 | 122 | 160 | 45.6 | 270 | 122 | 89 | 308 | 8-Φ18 |
| 100 | 105 | 150 | 180 | 51.6 | 301 | 143 | 104 | 345 | 4-Φ22 |
| 125 | 125 | 177 | 210 | 55.6 | 392 | 152 | 120 | 383 | 4-Φ22 |
| 150 | 140 | 204 | 240 | 55.6 | 460 | 174 | 132 | 427 | 4-Φ23 |
| 200 | 160 | 260 | 295 | 59.6 | 515 | 205 | 167 | 503 | 4-Φ23 |
| 250 | 190 | 314 | 355 | 67.6 | 560 | 226 | 202 | 567 | 4-Φ28 |
| 300 | 210 | 370 | 410 | 77.6 | 654 | 260 | 239 | 630 | 4-Φ28 |
| 350 | 240 | * | 470 | 77 | 725 | 294 | 277.5 | 724 | 4-Φ28 |
| 400 | 270 | * | 525 | 86.5 | 742 | 380 | 309 | 787 | 4-Φ30 |
| 450 | 300 | * | 585 | 105.6 | 865 | 430 | 337 | 858 | 4-Φ30 |
| 500 | 350 | * | 650 | 131.8 | 925 | 516 | 361 | 916 | 4-Φ33 |
| 600 | 350 | * | 770 | 152 | 925 | 516 | 459 | 998 | 4-Φ36 |
1포장: 내부에는 거품 포장이 있고, 외부에는 카드보드와 나무 케이스가 있습니다.
2운송: 바다, 항공, 기차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
