Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: CCC, ISO, CE, TUV
모델 번호: AB-0000206
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $100.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000pcs/월
브랜드 이름: |
GRAT |
인증서: |
CCC/ISO/CE |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
산 |
운전 모드: |
영적인 |
연결 형상: |
웨이퍼 |
구조: |
센터 씰링 |
밀봉 형식: |
밀봉된 자동차 |
밸브 줄기: |
일반 |
작업 온도: |
정상 온도 ((-40°C |
밸브 본체: |
단조 용접 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
물, 기름, 가스 등 |
공기 압력: |
0.4~0.7MPa |
공정 압력: |
중간 압력(2.5mpa< Pn <6.4mpa) |
씰 표면의 재질: |
소프트 밀봉 |
표준: |
DIN |
크기: |
DN15-600 |
소재: |
스테인리스 스틸 |
원래 장소: |
중국 후베이성 우한 |
포장 세부 사항: |
통 / 나무상자 |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
인증서: |
CCC/ISO/CE |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
산 |
운전 모드: |
영적인 |
연결 형상: |
웨이퍼 |
구조: |
센터 씰링 |
밀봉 형식: |
밀봉된 자동차 |
밸브 줄기: |
일반 |
작업 온도: |
정상 온도 ((-40°C |
밸브 본체: |
단조 용접 |
적용: |
공업용 용도, 물 공업용 용도 |
중간: |
물, 기름, 가스 등 |
공기 압력: |
0.4~0.7MPa |
공정 압력: |
중간 압력(2.5mpa< Pn <6.4mpa) |
씰 표면의 재질: |
소프트 밀봉 |
표준: |
DIN |
크기: |
DN15-600 |
소재: |
스테인리스 스틸 |
원래 장소: |
중국 후베이성 우한 |
포장 세부 사항: |
통 / 나무상자 |
HS 코드: |
8481804090 |

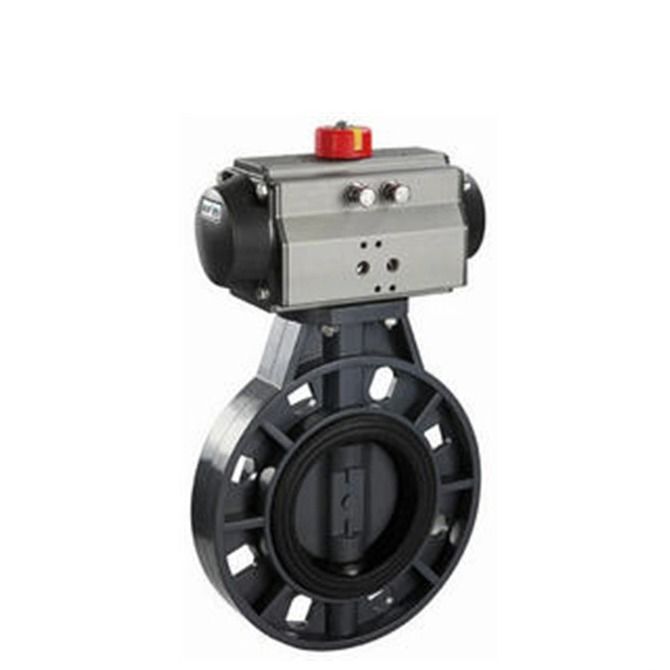

Dn100 4 인치 싱글 액션 Pneumatic UPVC 물 흐름 제어 나비 밸브
제품 설명:
공기 UPVC 수류 제어 나비 밸브/ 단일 작용 / UPVC
설명:
간단한 구조, 가벼운 무게, 빠른 개척 속도, 공기 웨이퍼 스위치 나비 밸브로 구성
피스톤 타입 실린더와 웨이퍼 타입 나비 밸브, 스프링 타입 역 밸브
공기 및 전원이 끊어지면 자동 재설치 기능을 지원합니다.
이 제품은 산업 파이프 라인 분야에 널리 적용됩니다. 금속, 환경 보호,
물처리, 석유화학, 전력
스펙트럼
| 밸브 크기 | DN15~DN600 |
| 중간 온도 | -30oC~180oC |
| 시체 등급 | PN1.6-2.5MPa |
| 적용 가능한 매체 | 중성 가스, 액체 |
| 공기 공급 | 0.4~0.7MPa |
| 액추에이터 밀폐 | 플루오르 고무 |
| 액추에이터 재료 | 알루미늄 합금 |
| 연결 | 웨이퍼 |
| 흐름 속성 | 켜고 끄는 |
| 시체 재료 | SUS304,SUS316,WCB,QT450-10 |
| 디스크 재료 | SUS304,SUS316,WCB,QT450-10 |
| 좌석 | PTFE,EPDM |
| 포장 | 그래피트 |
| 제조 표준 | JB/T8692-199 |
| 설계 표준 | GB12237-89 AP16D |
| 검사 표준 | JB/T 9092 API598 |

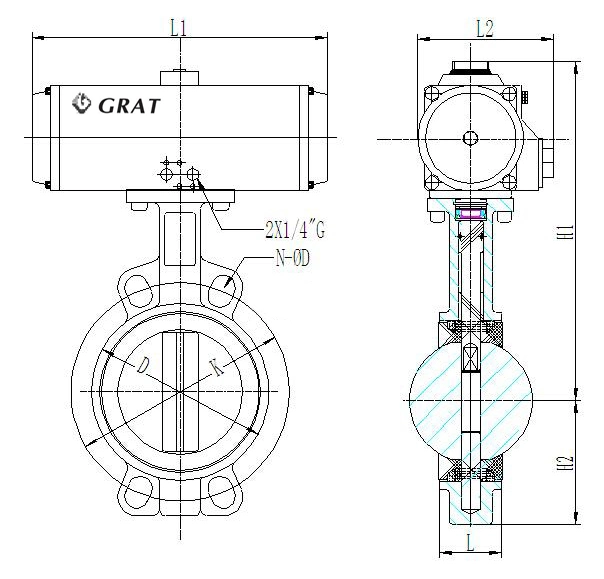

설비 크기 도면
| 알바 크기 | 실린더 | D | K | L | L1 | L2 | H2 | H1 | 4XΦD |
무게 1kg |
| DN/mm | Φ | |||||||||
| 50 | 75 | 92 | 125 | 42.6 | 206 | 103 | 70 | 260 | 4-Φ18 | |
| 65 | 83 | 106 | 145 | 45.6 | 262 | 109 | 76 | 243 | 4-Φ18 | |
| 80 | 92 | 122 | 160 | 45.6 | 270 | 122 | 89 | 308 | 8-Φ18 | |
| 100 | 105 | 150 | 180 | 51.6 | 301 | 143 | 104 | 345 | 4-Φ22 | |
| 125 | 125 | 177 | 210 | 55.6 | 392 | 152 | 120 | 383 | 4-Φ22 | |
| 150 | 140 | 204 | 240 | 55.6 | 460 | 174 | 132 | 427 | 4-Φ23 | |
| 200 | 160 | 260 | 295 | 59.6 | 515 | 205 | 167 | 503 | 4-Φ23 | |
| 250 | 190 | 314 | 355 | 67.6 | 560 | 226 | 202 | 567 | 4-Φ28 | |
| 300 | 210 | 370 | 410 | 77.6 | 654 | 260 | 239 | 630 | 4-Φ28 | |
| 350 | 240 | 470 | 77 | 725 | 294 | 277.5 | 724 | 4-Φ28 | ||
| 400 | 270 | 525 | 86.5 | 742 | 380 | 309 | 787 | 4-Φ30 | ||
| 450 | 300 | 585 | 105.6 | 865 | 430 | 337 | 858 | 4-Φ30 | ||
| 500 | 350 | 650 | 131.8 | 925 | 516 | 361 | 916 | 4-Φ33 | ||
| 600 | 350 | 770 | 152 | 925 | 516 | 459 | 998 | 4-Φ36 |
포장 및 운송:
1포장: 내부에는 거품 포장이 있고, 외부에는 카드보드와 나무 케이스가 있습니다.
2운송: 바다, 항공, 기차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
