제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: CCC, ISO, CE, TUV
모델 번호: AB 시리즈
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $250.00-1000.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000pcs/월
브랜드 이름: |
GRAT |
인증서: |
CCC/ISO/CE |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
힘: |
영적인 |
압력: |
저기압 |
작업 온도: |
정상 온도 |
동작 유형: |
단일 작용 |
출력 신호: |
켜고 끄는 신호 |
부속물: |
솔레노이드 밸브, 필터 및 감압 밸브 |
사양: |
DN50 |
소재: |
스테인리스 스틸 |
공기 압력: |
0.4~0.7MPa |
연결: |
웨이퍼 |
HS 코드: |
8537109090 |
브랜드 이름: |
GRAT |
인증서: |
CCC/ISO/CE |
원래 장소: |
중국 후베이성 우한 |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
포장 세부 사항: |
통 / 나무상자 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
힘: |
영적인 |
압력: |
저기압 |
작업 온도: |
정상 온도 |
동작 유형: |
단일 작용 |
출력 신호: |
켜고 끄는 신호 |
부속물: |
솔레노이드 밸브, 필터 및 감압 밸브 |
사양: |
DN50 |
소재: |
스테인리스 스틸 |
공기 압력: |
0.4~0.7MPa |
연결: |
웨이퍼 |
HS 코드: |
8537109090 |
PTFE 좌석 웨이퍼 유연 철 단일 작용 공기 액추에터 나비 밸브
제품 설명:
웨이퍼 유연 철 단일 작용 공기 액추에터 나비 밸브/부식 방지/PTFE 좌석
설명:
이 나비 밸브는
매우 우수한 반성식 및 경직 저항성. 상쪽 입술 유형의 탄력 봉지의 독특한 구조
잘 가리는 것은 제품의 사용 수명을 연장시킵니다.
기압 피스톤 액추에터는 스프링 타입과 스프링 없는 타입으로 나뉘어 있습니다.
고장 상태에서 완전히 열거나 닫을 수 있습니다. 스프링 타입이 장착되어 있습니다. (스프링의 팽창을 복원함으로써).
고장 상태에서 위치를 유지해야 할 경우 스프링 유형이 없습니다.
특징:
*용량 작고 가벼운 무게, 해체 및 유지 보수가 쉽고 모든 위치에 설치 할 수 있습니다.
*선형 흐름 특성,최고 조절 성능
*단순하고 컴팩트한 구조
스펙트럼
|
전원 공급 |
AC220V |
|
명목 지름 |
DN40-800 |
|
액체 온도 |
-50oC~160oC (결결이 없습니다) |
|
명목 압력 |
PN1.0~1.6 (MPa) |
|
제어 모드 |
정제 / 켜고 끄는 쪽으로 전환 |
|
연결 유형 |
플랜지 웨이퍼 |
|
시체 재료 |
WCB,QT450-10,HT200,HT250 |
|
디스크 재료 |
WCB,QT450-10,HT200,HT250 |
|
봉인 고리 |
PTFE |
|
액추에이터 재료 |
알루미늄 합금 |
|
설계 표준 |
GB/T 12238 / API 609 / MSS SP-67 |
|
적당한 액체 |
산, 알칼리 소금, 염소, 가스, 증기, 물 소스 광산 소재 및 종이 소재 아쿠아 레지아 산화성 식식 화학 액체 |
제품 표준
|
설계 및 제조 표준 |
GB12237-89 AP16D |
|
플랜지 표준 |
JB79 GB9113 ANSI B16.5 JIS B2212 |
|
길이 표준 |
GB1221-89 |
|
검사 표준 |
JB/T 9092 API598 |
중앙선 나비 밸브의 CV 데이터
크기 |
mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 인치 | 2" | 2.5" | 3" | 4인치 | 5인치 | 6인치 | 8인치 | 10인치 | 12인치 | 14인치 | 16인치 | 18인치 | 20인치 | 24인치 | 28인치 | 32인치 | 36인치 | 40인치 | 48인치 | |
| 자기소개서 데이터 완전 90° 개방 |
135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |

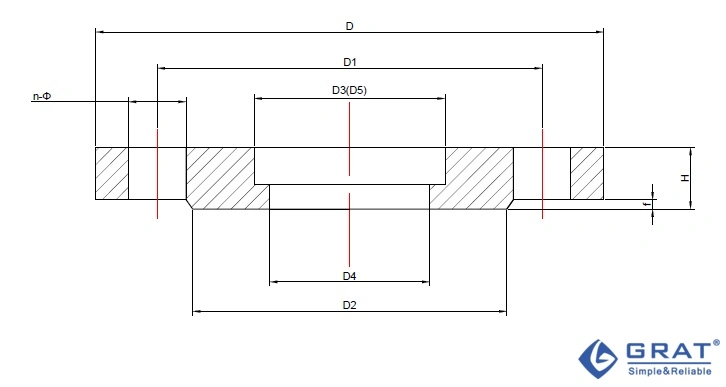

그림과 연결 크기
| 크기 (mm) | D | D1 | D2 | D3 | D4 | n-Φ | H | f | D5 | b |
| 50 | 165 | 125 | 59 | 52 | 52 | 4-Φ 18 | 20 | 3 | 62 | 8 |
| 65 | 185 | 145 | 122 | 75 | 67 | 4-Φ 18 | 20 | 3 | 78 | 8 |
| 80 | 200 | 160 | 133 | 91 | 82 | 8-Φ 18 | 20 | 3 | 91 | 8 |
| 100 | 220 | 180 | 158 | 110 | 102 | 8-Φ 18 | 22 | 3 | 116 | 8 |
| 125 | 250 | 210 | 184 | 135 | 127 | 8-Φ 18 | 22 | 3 | 142 | 8 |
| 150 | 285 | 240 | 212 | 161 | 152 | 8-Φ 22 | 24 | 3 | 170 | 10 |
| 200 | 340 | 295 | 268 | 221 | 208 | 12-Φ 22 | 26 | 3 | 221 | 10 |
| 250 | 405 | 355 | 320 | 275 | 255 | 12-Φ 26 | 29 | 3 | 275 | 10 |
| 300 | 460 | 410 | 370 | 327 | 308 | 12-Φ 26 | 32 | 4 | 326 | 14 |
| 350 | 520 | 470 | 430 | 379 | 355 | 16-Φ 26 | 34 | 4 | 358 | 14 |
| 400 | 580 | 525 | 482 | 429 | 405 | 16-Φ 30 | 36 | 4 | 409 | 14 |
| 450 | 640 | 585 | 532 | 481 | 455 | 20-Φ 30 | 38 | 4 | 460 | 16 |
| 500 | 715 | 650 | 585 | 532 | 505 | 20-Φ 33 | 42 | 4 | 511 | 16 |
| 600 | 840 | 770 | 685 | 633 | 605 | 20-Φ 36 | 44 | 5 | 613 | 18 |

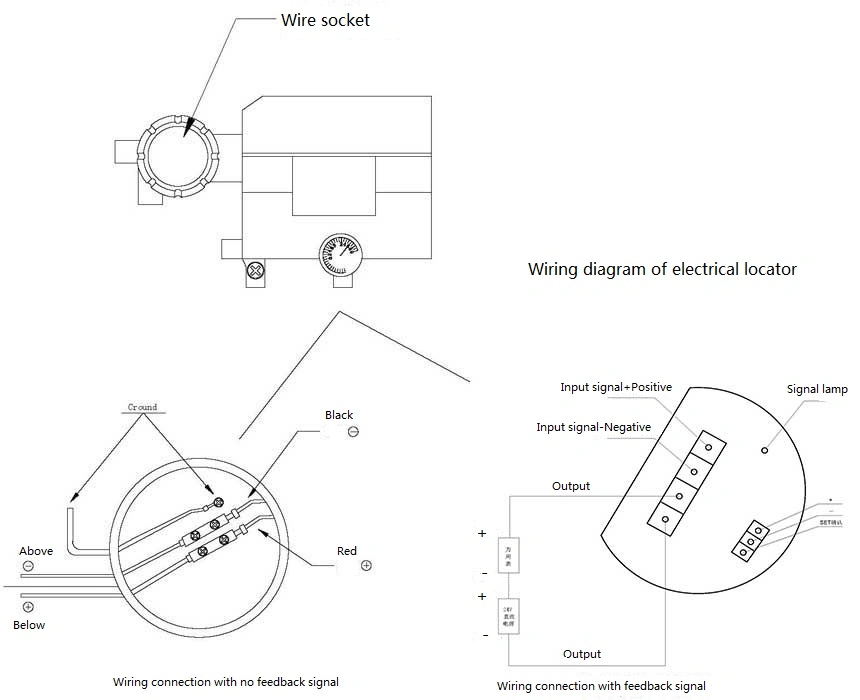

로케이터 배선 다이어그램 - 규정 유형

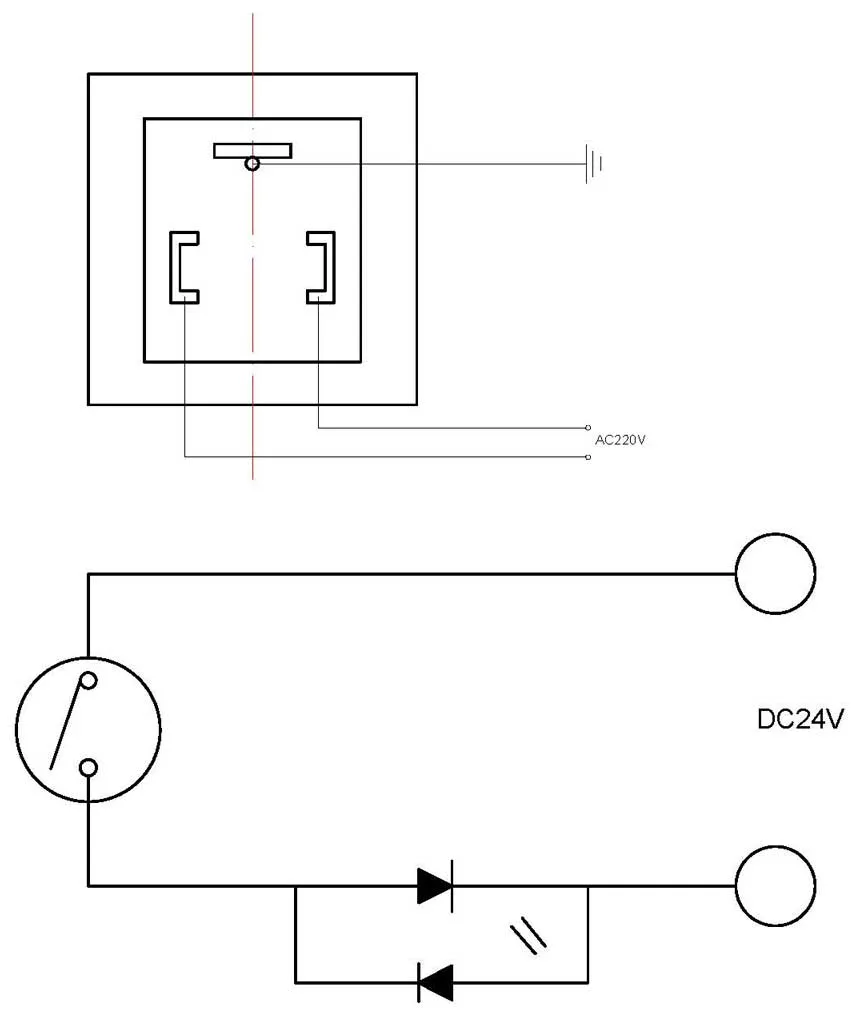

소레니오드 밸브 배선 다이어그램 - 켜고 끄는 유형
포장 및 운송:
1포장: 내부에는 거품 포장이 있고, 외부에는 카드보드와 나무 케이스가 있습니다.
2운송: 바다, 항공, 기차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
