제품 세부 정보
원래 장소: 중국 후베이성 우한
브랜드 이름: Grat
인증: IP67,CCC, ISO, CE, CNAS
모델 번호: EDN15-200
지불 및 배송 조건
최소 주문 수량: 1PC
가격: USD $170.00/ Piece
포장 세부 사항: 내부는 거품 포장, 외부는 카드 박스 및 나무 케이스
배달 시간: 3 일로 일합니다
지불 조건: L/C, T/T, D/P, 페이팔, 웨스턴 유니온
공급 능력: 1000개/주
브랜드 이름: |
GRAT |
인증서: |
CE/ISO/CNAS |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
브이형 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도 |
밸브 크기: |
DN15-200 |
동작 모드: |
차단으로 전환 |
시체 재료: |
A105\F304\F316\Wcb\Fzg1cr18ni9ti\Zg1cr18ni12mo2ti\ |
누출: |
표준 Ansib16.104 5 준수 |
원래 장소: |
중국 후베이성 우한 |
구조: |
유연한 볼 밸브 |
기능: |
블로우다운 밸브 |
표준: |
DIN |
전원 공급: |
AC220V 50/60Hz |
운영 압력: |
Pn16 Pn25 - Pn40 - Pn64 |
본체 연결: |
플랜지 |
시트 소재: |
PTFE(상온)\Specialty Ppl(고온) |
적용 가능한 매체: |
물, 기름, 질산, 아세트산, 점성 액체 |
포장 세부 사항: |
통 / 나무상자 |
HS 코드: |
8481804090 |
브랜드 이름: |
GRAT |
인증서: |
CE/ISO/CNAS |
최소 주문 수량: |
1 PC |
배달 시간: |
3 일로 일합니다 |
지불 조건: |
LC, 전신환, D/P (지급도 조건), 페이팔, 웨스턴 유니온 |
미디어: |
물 |
소재: |
스테인리스 스틸 |
연결 형상: |
플랜지 |
운전 모드: |
전기 |
공칭 압력: |
PN1.0-32.0MPa |
채널: |
곧은 쓰루 타입 |
종류: |
브이형 볼 밸브 |
온도: |
정상 온도 |
적용: |
공업용 용도, 물 공업용 용도 |
밸브 크기: |
DN15-200 |
동작 모드: |
차단으로 전환 |
시체 재료: |
A105\F304\F316\Wcb\Fzg1cr18ni9ti\Zg1cr18ni12mo2ti\ |
누출: |
표준 Ansib16.104 5 준수 |
원래 장소: |
중국 후베이성 우한 |
구조: |
유연한 볼 밸브 |
기능: |
블로우다운 밸브 |
표준: |
DIN |
전원 공급: |
AC220V 50/60Hz |
운영 압력: |
Pn16 Pn25 - Pn40 - Pn64 |
본체 연결: |
플랜지 |
시트 소재: |
PTFE(상온)\Specialty Ppl(고온) |
적용 가능한 매체: |
물, 기름, 질산, 아세트산, 점성 액체 |
포장 세부 사항: |
통 / 나무상자 |
HS 코드: |
8481804090 |

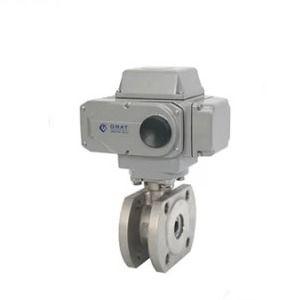

극단 대면 크기의 전기 볼 밸브
제품 설명:
초단면 대면 크기의 전기 볼 밸브/V형 볼 밸브/초단면 밸브/플랜지
설명:
극단 플랜지 전기 볼 밸브는 전기 액추에이터와 극단
공 밸브가 함께; 제품은 통합 구조를 채택하고 제어 할 수 있습니다
3선 단相 전원 공급 장치에 연결하여 작동하며,
강력한 기능, 작은 부피, 휴대성, 신뢰할 수있는 성능, 간단한 장점
그리고 큰 흐름 용량도 있습니다.
일반 전기 구리 밸브와 비교했을 때, 그것은 컴팩트 구조의 특징을 가지고 있습니다.
작은 부피, 가벼운 무게, 밸브 좌석과 끝면 플랜지 사이의 짧은 거리
소재의 보존이 적고 밀폐 성능이 우수합니다.
그것은 엄격한 밀폐 요구 사항이 있는 경우에 적합 하 고 자동에 널리 사용됩니다
화학, 석유, 의약품 및 가벼운 산업과 같은 산업의 통제.
스펙트럼
| 전원 공급 | AC220V |
| 몸 크기 | DN15-250 |
| 중간 온도 | -80°C~160°C (결결 없이) |
| 작동 압력 | PN1.0~2.5MPa |
| 액션 모드 | 4-20mA 신호 입력 피드백, 0-90° 회전 |
| 행동 시간 | 4~30S |
| 신체 연결 | 플랜지 |
| 시체 재료 | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| 밀폐된 재료 | PTFE |
| 액추에이터 재료 | 알루미늄 합금 |
| 적용 가능한 매체 | 산, 알칼리, 소금, 염소 가스, 증기, 소스 물, 광산 소재 및 종이직물, 액바 레지아, 산화물, 감소 물질, 부식성 화학 액체 |
설치 도면
|
크기 MPa DN |
C | D | D1 | D2 | Z-d | f | b | |
| 15 | 1.0 | 132 | 95 | 65 | 45 | 4-14 | 2 | 14 |
| 1.6 | 132 | 95 | 65 | 45 | 4-14 | 2 | 15 | |
| 20 | 1.0 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 |
| 1.6 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 | |
| 25 | 1.0 | 150 | 115 | 85 | 65 | 4-14 | 2 | 16 |
| 1.6 | 150 | 115 | 85 | 65 | 4-18 | 3 | 16 | |
| 32 | 1.0 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 |
| 1.6 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 | |
| 40 | 1.0 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 |
| 1.6 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 | |
| 50 | 1.0 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 |
| 1.6 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 | |
| 65 | 1.0 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 |
| 1.6 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 | |
| 80 | 1.0 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 |
| 1.6 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 | |
| 100 | 1.0 | 280 | 215 | 180 | 155 | 4-18 | 3 | 22 |
| 1.6 | 280 | 215 | 180 | 155 | 4-18 | 3 | 24 | |
| 125 | 1.0 | 320 | 245 | 210 | 185 | 4-18 | 3 | 24 |
| 1.6 | 320 | 245 | 210 | 185 | 4-18 | 3 | 26 | |
| 150 | 1.0 | 360 | 280 | 240 | 210 | 8-23 | 3 | 24 |
| 1.6 | 360 | 280 | 240 | 210 | 8-23 | 3 | 28 | |
| 200 | 1.0 | 400 | 335 | 295 | 265 | 8-23 | 3 | 26 |
| 1.6 | 400 | 335 | 295 | 265 | 8-23 | 3 | 30 | |
| 250 | 1.0 | 450 | 405 | 350 | 320 | 12-23 | 4 | 28 |
| 1.6 | 450 | 405 | 355 | 320 | 12-23 | 4 | 30 | |
주요 부품의 재료
| 부분 이름 | 몸체 | 모트 | 포장 상자 | 신장 반지 | 좌석 | 포장 | 스플래너 |
|
소재 상표 |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP | FEP |
WCB
|
적용 가능한 채널 매체
| 중간 상태 | 중간 온도 | 중압 | 중간 특성 | 중간 농도 | 중간 이름 |
| 액체 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | 무제한 | 산, 알칼리, 소금, 염소, 증기, 소스 물, 광산 소재, 종이 소재, 아쿠아 레지아, 산화물, 감소 물질. |
| 가스 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | 무제한 | |
| 액체와 고체의 혼합물 | -80oC~+160oC | 0~20kg/cm2 | 강한 부식성, 높은 스프러어 날카성 | <60% |
제어 도표
포장 및 운송:
1.포장: 내부에는 거품 포장이 있고, 외부에는 카드 박스 및목재케이스
2운송:바다,공항,열차.
다른 요구 사항이 있다면, 우리에게 자유롭게 말해 주십시오.
